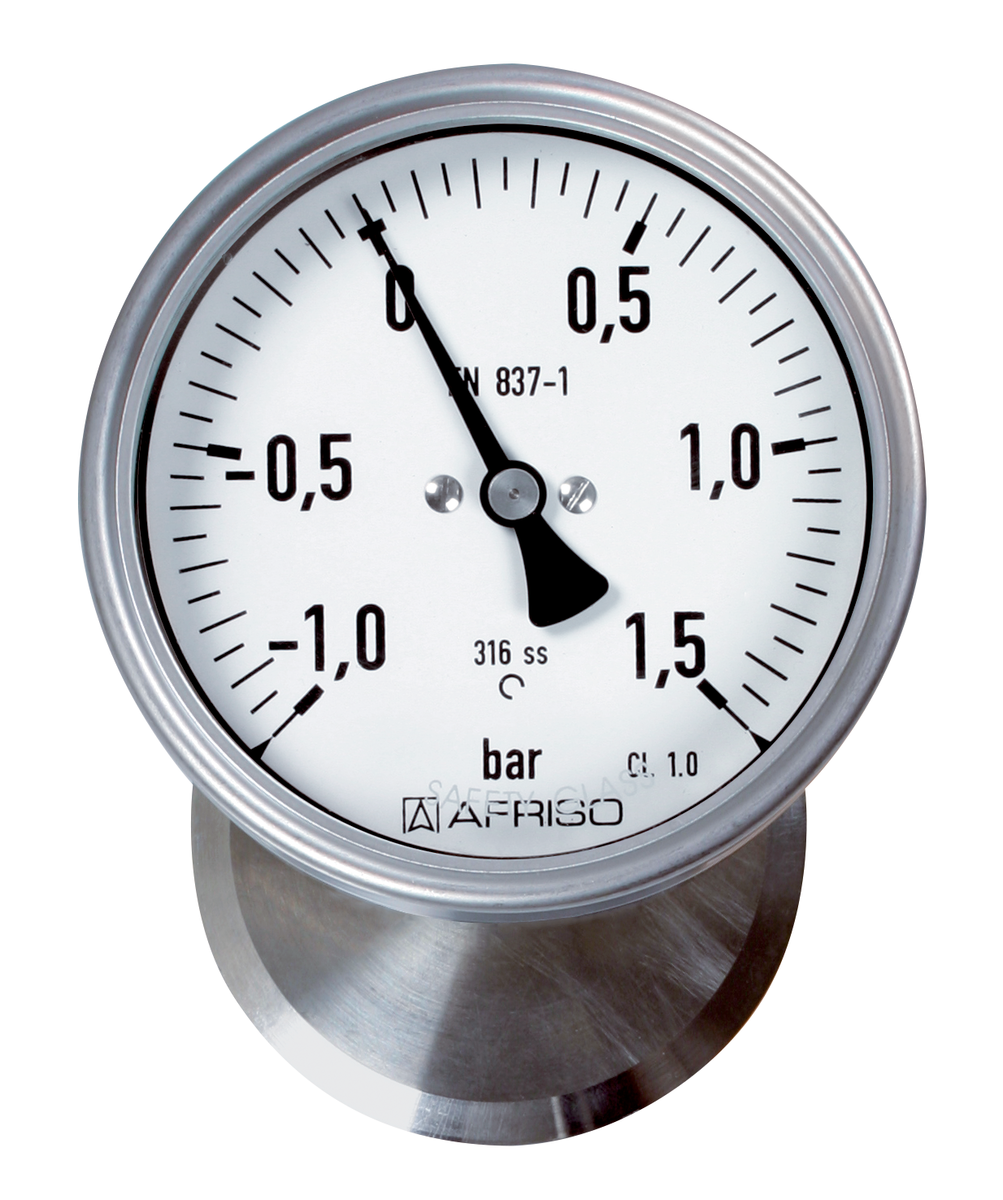

Membrandruckmittler MD 63 für VARINLINE^®-Gehäuse

Datenblatt Membrandruckmittler MD 63 für VARINLINE^®-Gehäuse

Benefits

Definierter Einbau und Verpressung durch metallischen Anschlag
Hygienisches Design nach den Empfehlungen der EHEDG
Keine Gefahr der Hinterwanderung
SIP/CIP-reinigungsfähig

Anwendung

Membrandruckmittler MD 63 zur sterilen Prozesstrennung von Druckmess- und -regelgeräten in Rohrleitungen oder Behältern. Zum Anbau an Rohrfedermanometer, Druckmessumformer und Druckschalter. Für den totraumfreien Einbau in sterile Prozesse. Typische Einsatzgebiete:

Sterile Verfahrenstechnik
Pharmaindustrie
Biotechnologie
Nahrungs- und Genussmittelindustrie
Getränkemaschinen
Molkereien
Brauereien

Ausführungen

für VARIVENT^®/VARINLINE^® In-Line-Gehäuse

Prozessanschluss	Messgeräteanschluss	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngröße					Art.-Nr.	Merken
	Messgeräteanschluss	Nenndruck	63	100	160	DMU	DMU 13 Vario	Art.-Nr.	Merken
Form F	Schweißanschluss	PN 25	4 bar	4 bar	–	1 bar	1 bar	31340W
Form N	Schweißanschluss	PN 25	0,6 bar	0,6 bar	0,6 bar	0,6 bar	0,6 bar	31341W

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Membrandruckmittler MD 63 für VARINLINE^®-Gehäuse	Datenblatt	PDF
Membrandruckmittler MD 52 / MD 63	Betriebsanleitung	PDF
DMU 13 Vario	Flyer	PDF
Mess- und Regeltechnik für hygienische Prozesse	Produktprogramm Industrietechnik	PDF
Druckmittler	Produktprogramm Industrietechnik	PDF
Druckmittler	Anfragen-Checkliste	PDF
EHEDG Zertifikat Type EL - Class I	Zertifikat	PDF
STEP 3D Modell MD63_31340W	CAD Daten	STP
STEP 3D Modell MD63_31341W	CAD Daten	STP
Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern	CAD DatenDruckmessgeräte	PDF

Beschreibung

Alle verwendeten Materialien sind FDA-gelistet und entsprechen Empfehlungen des hygienischen Designs der EHEDG. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schmutzkanten. Der Druckmittler ist für Form F und Form N lieferbar und kann durch seine kompakte Bauweise vielfältig eingesetzt werden.

Technische Daten

Prozessanschluss

Edelstahl 316 L
Form F für Gehäuse DN 25 und 1"
Form N für Gehäuse DN 40-125 und 1½"- 6"

Einbaunennweite

Form F:

50 mm

Form N:

68 mm

Membrane

Edelstahl 316 L

Werkstoff (mediumberührt)

Edelstahl 316 L, EPDM
USP CLASS VI klassifiziert, FDA-gelistet

Oberflächenrauheit R<sub>A</sub>

≤ 0,8 µm

Dichtung

EPDM

Messgeräteanschluss

Schweißanschluss

Druckübertragungsflüssigkeit

Paraffinöl (FM 09), FDA-gelistet

Druckbereich

Siehe Variantenübersicht

Nenndruck

PN 25

Anbau möglich an

Rohrfeder-Manometer NG 50, 63, 80, 100, 160
Druckmessumformer (DMU)
Druckschalter (DS)

Optionen

Andere Werkstoffe
Elektrolytisch poliert
Kühlelement, elektropoliert (> 100 °C)
Kapillarleitung
Andere Füllflüssigkeiten
Zubehör (Klammern, Gehäuse und Dichtungen)

Technische Zeichnungen

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

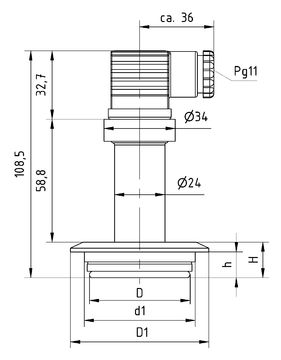

Druckmessumformer DMU 02 Vario VT mit MD 63 Varivent Form F

Maße (mm):

Anschluss		D	D1	d1	H	h	VARINLINE
	63	100	160	DMU
VARIVENT^® Form F	4	4	-	1	50	66	53	17	12,3	DN 25, 1"
VARIVENT^® Form N	0,6	0,6	0,6	0,6	68	84	71	17	12,3	DN 40-125, 1½"-6"

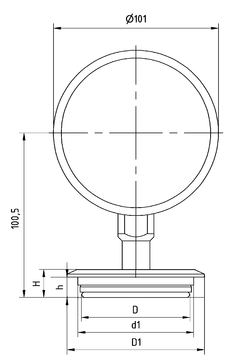

Manometer NG 100 mit MD 63 Varivent Form N

Maße (mm):

Anschluss		D	D1	d1	H	h	VARINLINE
	63	100	160	DMU
VARIVENT^® Form F	4	4	-	1	50	66	53	17	12,3	DN 25, 1"
VARIVENT^® Form N	0,6	0,6	0,6	0,6	68	84	71	17	12,3	DN 40-125, 1½"-6"
