Membrandruckmittler MD 50 für hygienische Prozesse

69070 69080 69090 69100 69110 69130 69140 69150 69160 69170 16180 16190 16210 16220 object_image_47786imagemain_de
ANW 69070 69080 69090 69100 69110 69130 69140 69150 69160 69170
Datenblatt Membrandruckmittler MD 50 für hygienische Prozesse
AFRISO Datenblatt Membrandruckmittler MD 50 für hygienische Prozesse

Benefits

  • Alle Werkstoffe FDA-gelistet
  • SIP/CIP-reinigungsfähig
  • Totraumfrei
  • Verschiedene Normen verfügbar

Anwendung

Membrandruckmittler MD 50/51 mit Lebensmittelrohrverschraubung zur hygienegerechten Prozesstrennung von Druckmess- und -Regelgeräten in Rohrleitungen oder Behältern. Zum Anbau an Rohrfedermanometer, Druckmessumformer und Druckschalter. Für den totraumfreien Einbau in hygienische Prozesse. Typische Einsatzgebiete:

Nahrungs- und Genussmittelindustrie

Molkereien

Getränkemaschinen

Brauereien

Ausführungen

Prozessanschluss Messgeräteanschluss Nenndruck Mindestanzeigebereich* (in bar) bei Nenngröße Art.-Nr. Merken
63 100 160 DMU DMU 13 Vario
DN 25 Schweißanschluss PN 40 4 bar 4 bar 4 bar 1 bar 31306W
DN 32 Schweißanschluss PN 40 0,6 bar 1,6 bar 1,6 bar 1 bar 31307W
DN 40 Schweißanschluss PN 40 0,6 bar 0,6 bar 0,6 bar 1 bar 1 bar 31308W
DN 50 Schweißanschluss PN 25 0,6 bar 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31309W
DN 65 Schweißanschluss PN 25 0,6 bar 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31310W

Blaue Art.-Nr. = Lagerware

Prozessanschluss Messgeräteanschluss Nenndruck Mindestanzeigebereich* (in bar) bei Nenngröße Art.-Nr. Merken
63 100 160 DMU DMU 13 Vario
DN 25 Schweißanschluss PN 40 4 bar 4 bar 4 bar 1 bar 31300W
DN 32 Schweißanschluss PN 40 0,6 bar 1,6 bar 1,6 bar 1 bar 31301W
DN 40 Schweißanschluss PN 40 0,6 bar 0,6 bar 0,6 bar 1 bar 1 bar 31302W
DN 50 Schweißanschluss PN 25 0,6 bar 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31303W
DN 65 Schweißanschluss PN 25 0,6 bar 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31304W

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Membrandruckmittler MD 50 für hygienische Prozesse Datenblatt PDF
AFRISO Datenblatt Membrandruckmittler MD 50 für hygienische Prozesse
DMU 13 Vario Flyer PDF
AFRISO DMU 13 Vario
Mess- und Regeltechnik für hygienische Prozesse Produktprogramm Industrietechnik PDF
AFRISO Mess- und Regeltechnik für hygienische Prozesse
Druckmittler Produktprogramm Industrietechnik PDF
AFRISO Druckmittler
Druckmittler Anfragen-Checkliste PDF
AFRISO Druckmittler
STEP 3D Modell MD50_31306W CAD Daten STP AFRISO STEP 3D Modell MD50_31306W
STEP 3D Modell MD50_31307W CAD Daten STP AFRISO STEP 3D Modell MD50_31307W
STEP 3D Modell MD50_31308W CAD Daten STP AFRISO STEP 3D Modell MD50_31308W
STEP 3D Modell MD50_31309W CAD Daten STP AFRISO STEP 3D Modell MD50_31309W
STEP 3D Modell MD50_31300W CAD Daten STP AFRISO STEP 3D Modell MD50_31300W
STEP 3D Modell MD50_31301W CAD Daten STP AFRISO STEP 3D Modell MD50_31301W
STEP 3D Modell MD50_31302W CAD Daten STP AFRISO STEP 3D Modell MD50_31302W
STEP 3D Modell MD50_31303W CAD Daten STP AFRISO STEP 3D Modell MD50_31303W
STEP 3D Modell MD50_31304W CAD Daten STP AFRISO STEP 3D Modell MD50_31304W
Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern CAD DatenDruckmessgeräte PDF
AFRISO Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern
Alle verwendeten Materialien sind FDA-gelistet. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schutzmaßnahmen. Die Druckmittler sind mit verschiedenen Nennweiten lieferbar und können durch ihre kompakte Bauweise vielfältig eingesetzt werden.
Prozessanschluss
Edelstahl 316 L
DIN 11851
DN 25, DN 32, DN 40, DN 50, DN 65
Oberflächenrauheit R<sub>A</sub>
≤ 0,8 µm
Membrane
Edelstahl 316 L
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
Siehe Variantenübersicht
Nenndruck
PN 40, PN 25
Anbau möglich an
  • Rohrfeder-Manometer NG 50, 63, 80, 100, 160
  • Druckmessumformer (DMU)
  • Druckschalter (DS)

Optionen

  • Andere Bauformen (Südmo, Guth)
  • Andere Werkstoffe
  • Elektrolytisch poliert
  • Kühlelement
  • Fernleitung
  • Andere Druckübertragungsflüssigkeiten
  • Zubehör wie Überwurfmuttern und Dichtungen
  • Andere Prozessanschlüsse:<br/>MD 52-1: DIN 11864-1 GS oder ÜM, Form A/B, DN 25/80, H3<br/> DIN 11853-1 GS oder ÜM, DN 25/80, H3<br/>MD 52-2: DIN 11864-2 NF oder BF, Form A/B, DN 25/80, H3<br/> DIN 11853-2 NF oder BF, DN 25/80, H3<br/>MD 52-3 DIN 11864-3 NKS oder BKS, Form A/B, DN 25/80, H3<br/> DIN 11853-3 NKS oder BKS, DN 25/80, H3<br/>MD 53: APV-RJT 1" bis 3"<br/>MD 54: IDF 1" bis 3"<br/>MD 55: APV-ISS 1" bis 3"
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

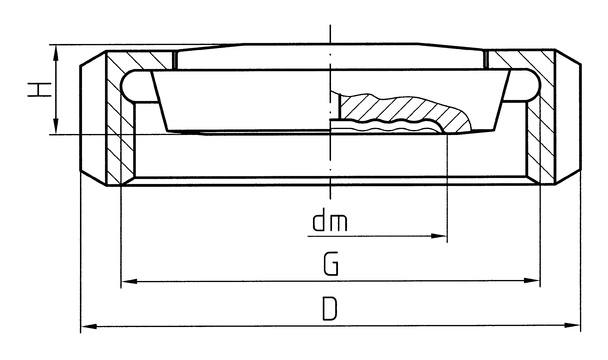

Kegelstutzen DIN 11851 Form D/DIN 11887 Form B mit Nutüberwurfmutter DIN 11851 Form F
AFRISO
Kegelstutzen DIN 11851 Form D/DIN 11887 Form B mit Nutüberwurfmutter DIN 11851 Form F
AFRISO
Maße (mm):
DN PN dm G H
25 40 23,5 Rd52x1/6 21
32 40 28 Rd58x1/6 21
40 40 36 Rd65x1/6 21
50 25 48 Rd78x1/6 21
65 25 - Rd95x1/6 -
Gewindestutzen DIN 11851 Form C/DIN 11887 Form A
AFRISO
Gewindestutzen DIN 11851 Form C/DIN 11887 Form A
AFRISO
Maße (mm):
DN PN dm G D H
25 40 23,5 Rd52x1/6 63 14
32 40 28 Rd58x1/6 70 14
40 40 36 Rd65x1/6 78 14
50 25 48 Rd78x1/6 92 15
65 25 48 Rd95x1/6 112 16
