Rohrfeder-Standardmanometer für die Gastechnik Typ D3

AFRISO Rohrfeder-Manometer RF63GT 0/10bar G1/4B radial Kl.1,6 D301 für die Gastechnik VOR 29690 object_image_84731imagemain_de

AFRISO Rohrfeder-Manometer RF63GT 0/10bar G1/4B radial Kl.1,6 D301 für die Gastechnik SAL 29690

AFRISO Rohrfeder-Manometer RF50GT 0/10bar G1/4B axial Kl.1,6 D311 für die Gastechnik SAL 30460

AFRISO Rohrfeder-Manometer RF63GT 0/10bar G1/4B radial Kl.1,6 D301 für die Gastechnik SAR 29690

AFRISO Rohrfeder-Industriemanometer RF100I -1/0bar G1/2B radial Kl.1,0 D401 ILL 32050 32060 32070 32080 32090 32100 32110 32120 32130 32140 32150 32160 32170 32180 32190 32200 32210 32220 32230 32240 32250 32260 32270 32280 32310 32320 32330 32340 32350 32360 32370 32380 32390 32400 32410 32420 32430 32440 32450 32460 32470 32480 32490 32500 32510 32520 32530 32540 32580 32590 32600 32610 32620 32630 32640 32650 32660 32670 32680 32690 32700 32710 32720 32730 32740 32750 32760 32770 32780 32790 32800 32810 32840 32850 32860 32870 32880 32890 32900 32910 32920 32930 32940 32950 32960 32970 32980 32990 33000 33010 33020 33030 33040 33050 33060 33070 33110 33120 33130 33140 33150 33160 33170 33180 33190 33200 33210 33220 33230 33240 33250 33260 33270 33280 33290 33300 33310 33320 33330 33340 33370 33380 33390 33400 33410 33420 33430 33440 33450 33460 33470 33480 33490 33500 33510 33520 33530 33540 33550 33560 33570 33580 33590 33600 33640 33650 33660 33670 33680 33690 33700 33710 33720 33730 33740 33750 33760 33770 33780 33790 33800 33810 33820 33830 33840 33850 33860 33870 33900 33910 33920 33930 33940 33950 33960 33970 33980 33990 34000 34010 34020 34030 34040 34050 34060 34070 34080 34090 34100 34110 34120 34130 16700 16710 16720 16730 16740 16750 16760 16770 16780 16790 16800 16810 16820 16830 16840 16870 16880 16890 16900 16910 16920 16930 16940 16950 16960 16970 16980 16990 17000 17010 17020 17050 17060 17070 17080 17090 17100 17110 17120 17130 17140 17150 17160 17170 17180 17190 17200 17210 17220 17230 17240 17250 17260 17290 17300 17310 17320 17330 17340 17350 17360 17370 17380 17390 17400 17410 17420 17430 17440 17450 17460 17470 17480 17490 17500 17530 17540 17550 17560 17570 17580 17590 17600 17610 17620 17630 17640 17650 17660 17670 17680 17690 17700 17710 17720 17730 17740 17780 17790 17800 17810 17820 17830 17840 17850 17860 17870 17880 17890 17900 17910 17920 17950 17960 17970 17980 17990 18000 18010 18020 18030 18040 18050 18060 18070 18080 18090 18100 18130 18140 18150 18160 18170 18180 18190 18200 18210 18220 18230 18240 18250 18260 18270 18280 18290 18300 18310 18320 18330 18340 18390 18400 18410 18420 18430 18440 18450 18460 18470 18480 18490 18500 18510 18520 18550 18560 18570 18580 18590 18600 18610 18620 18630 18640 18650 18660 18670 18680 18690 18720 18730 18740 18750 18760 18770 18780 18790 18800 18810 18820 18830 18840 18850 18860 18870 18880 18890 18900 18910 18920 18930 18960 18970 18980 18990 19000 19010 19020 19030 19040 19050 19060 19070 19080 19090 19100 19110 19120 19130 19140 19150 19160 19170 19200 19210 19220 19230 19240 19250 19260 19270 19280 19290 19300 19310 19320 19330 19340 19350 19360 19370 19380 19390 19400 19410 19440 19450 19460 19470 19480 19490 19500 19510 19520 19530 19540 19550 19560 19570 19580 19590 19600 19640 19650 19660 19670 19680 19690 19700 19710 19720 19730 19740 19750 19760 19770 19800 19810 19820 19830 19840 19850 19860 19870 19880 19890 19900 19910 19920 19930 19940 19970 19980 19990 20000 20010 20020 20030 20040 20050 20060 20070 20080 20090 20100 20110 20120 20130 20140 20150 20160 20170 20180 20210 20220 20230 20240 20250 20260 20270 20280 20290 20300 20310 20320 20330 20340 20350 20360 20370 20380 20390 20400 20410 20420 20460 20470 20480 20490 20500 20510 20520 20530 20540 20550 20560 20570 20580 20590 20620 20630 20640 20650 20660 20670 20680 20690 20700 20710 20720 20730 20740 20750 20760 20790 20800 20810 20820 20830 20840 20850 20860 20870 20880 20890 20900 20910 20920 20930 20940 20950 20960 20970 20980 20990 21000 21040 21050 21060 21070 21080 21090 21100 21110 21120 21130 21140 21150 21160 21170 21200 21210 21220 21230 21240 21250 21260 21270 21280 21290 21300 21310 21320 21330 21340 21370 21380 21390 21400 21410 21420 21430 21440 21450 21460 21470 21480 21490 21500 21510 21520 21530 21540 21550 21560 21570 21580 30970 30980 30990 31000 31010 31020 31030 31040 31050 31060 31070 31080 31090 31100 31110 31120 31130 31140 31150 31160 31170 31180 31190 31200 31240 31250 31260 31270 31280 31290 31300 31310 31320 31330 31340 31350 31360 31370 31380 31390 31400 31410 31420 31430 31440 31450 31460 31510 31520 31530 31540 31550 31560 31570 31580 31590 31600 31610 31620 31630 31640 31650 31660 31670 31680 31690 31700 31710 31720 31730 31740 31780 31790 31800 31810 31820 31830 31840 31850 31860 31870 31880 31890 31900 31910 31920 31930 31940 31950 31960 31970 31980 31990 32000 38650 38660 38670 38680 38690 38700 38710 38720 38730 38740 38750 38760 38770 38780 38790 38800 38810 38820 38830 38840 38850 38860 38890 38900 38910 38920 38930 38940 38950 38960 38970 38980 38990 39000 39010 39020 39030 39040 39050 39060 39070 39080 39090 39100 39140 39150 39160 39170 39180 39190 39200 39210 39220 39230 39240 39250 39260 39270 39280 39310 39320 39330 39340 39350 39360 39370 39380 39390 39400 39410 39420 39430 39440 39450 39460 39470 39480 39490 39500 39510 39520 39550 39560 39570 39580 39590 39600 39610 39620 39630 39640 39650 39660 39670 39680 39690 39700 39710 39720 39730 39740 39750 39760 39800 39810 39820 39830 39840 39850 39860 39870 39880 39890 39900 39910 39920 39930 39940 39950 39960 39970 40010 40020 40030 40040 40050 40060 40070 40080 40090 40100 40130 40140 40150 40160 40170 40180 40190 40200 40210 40220 40230 40280 40290 40300 40310 40320 40330 40340 40350 40360 40370 40380 40390 40400 40410 40420 40430 40440 40450 40460 40470 40480 40490 40520 40530 40540 40550 40560 40570 40580 40590 40600 40610 40620 40630 40640 40650 40660 40670 40680 40690 40700 40710 40720 40730 40740 40750 40780 40790 40800 40810 40820 40830 40840 40850 40860 40870 40880 40890 40900 40910 40920 40930 40940 40950 40960 40970 40980 41010 41020 41030 41040 41050 41060 41070 41080 41090 41100 41110 41120 41130 41140 41150 41160 41170 41180 41190 41200 41210 41250 41260 41270 41280 41290 41300 41310 41320 41330 41340 41350 41360 41370 41380 41390 41400 41410 41420 41430 41440 41450 41460 41490 41500 41510 41520 41530 41540 41550 41560 41570 41580 41590 41600 41610 41620 41630 41640 41650 41660 41670 41680 41690 41700 41710 41720 41750 41760 41770 41780 41790 41800 41810 41820 41830 41840 41850 41860 41870 41880 41890 41900 41910 41920 41930 41940 41950 41980 41990 42000 42010 42020 42030 42040 42050 42060 42070 42080 42090 42100 42110 42120 42130 42140 42150 42160 42170 42180 42220 42230 42240 42250 42260 42270 42280 42290 42300 42310 42320 42330 42340 42350 42360 42370 42380 42390 42400 42410 42420 42430 42440 42450 42480 42490 42500 42510 42520 42530 42540 42550 42560 42570 42580 42590 42600 42610 42620 42630 42640 42650 42660 42670 42680 42720 42730 42740 42750 42760 42770 42780 42790 42800 42810 42820 42830 42840 42850 42860 42870 42880 42890 42900 42910 42920 42930 42960 42970 42980 42990 43000 43010 43020 43030 43040 43050 43060 43070 43080 43090 43100 43110 43120 43130 43140 43150 43160 43170 43180 43190 43220 43230 43240 43250 43260 43270 43280 43290 43300 43310 43320 43330 43340 43350 43360 43370 43380 43390 43400 43410 43420 43450 43460 43470 43480 43490 43500 43510 43520 43530 43540 43550 43560 43570 43580 43590 43600 43610 43620 43630 43640 43650 43660 43670 43680 43700 43710 43720 43730 43740 43750 43760 43770 43780 43790 43800 43810 43820 43830 43840 43850 43860 43870 43880 43890 43900 43950 43960 43970 43980 43990 44000 44010 44020 44030 44040 44050 44060 44070 44080 44090 44100 44110 44120 44130 44140 44150 44160 44170 44180 44210 44220 44230 44240 44250 44260 44270 44280 44290 44300 44310 44320 44330 44340 44350 44360 44370 44380 44390 44400 44410 44420 44430 44440 44480 44490 44500 44510 44520 44530 44540 44550 44560 44570 44580 44590 44600 44610 44620 44630 44640 44650 44660 44670 44680 44690 44700 44710 44740 44750 44760 44770 44780 44790 44800 44810 44820 44830 44840 44850 44860 44870 44880 44890 44900 44910 44920 44930 44940 44950 44960 44970 45010 45020 45030 45040 45050 45060 45070 45080 45090 45100 45110 45120 45130 45140 45150 45160 45170 45180 45190 45200 45210 45220 45230 45240 45270 45280 45290 45300 45310 45320 45330 45340 45350 45360 45370 45380 45390 45400 45410 45420 45430 45440 45450 45460 45470 45480 45490 45500 34190 34200 34210 34220 34230 34240 34250 34260 34270 34280 34290 34300 34310 34320 34330 34340 34350 34360 34370 34380 34390 34400 34410 34420 34460 34470 34480 34490 34500 34510 34520 34530 34540 34550 34560 34570 34580 34590 34600 34610 34620 34630 34640 34650 34660 34670 34680 34690 34730 34740 34750 34760 34770 34780 34790 34800 34810 34820 34830 34840 34850 34860 34870 34880 34890 34900 34910 34920 34930 34940 34950 34960 35000 35010 35020 35030 35040 35050 35060 35070 35080 35090 35100 35110 35120 35130 35140 35150 35160 35170 35180 35190 35200 35210 35220 27630 27640 27650 27660 27670 27680 27690 27700 27710 27720 27730 27740 27750 27760 27770 27780 27790 27800 27810 27820 27830 27840 27880 27890 27900 27910 27920 27930 27940 27950 27960 27970 27980 27990 28000 28010 28020 28030 28040 28050 28060 28070 28080 28090 28130 28140 28150 28160 28170 28180 28190 28200 28210 28220 28230 28240 28250 28260 28270 28280 28290 28300 28310 28320 28330 28340 38450 38460 38470 38480 38490 38500 38510 38520 38530 38540 38550 38560 38570 38580 38590 29170 29180 29190 29200 29210 29220 29230 29240 29250 29260 29270 29280 29310 29320 29330 29340 29350 29360 29370 29380 29390 29400 29410 29420 29430 29440 29450 29460 29470 29480 29490 29500 29510 29520 29530 29560 29570 29580 29590 29600 29610 29620 29630 29640 29650 29660 29670 29680 29690 29700 29710 29720 29730 29740 29750 29760 29770 29780 29820 29830 29840 29850 29860 29870 29880 29890 29900 29910 29920 29930 29940 29950 29960 29970 29980 29990 30000 30010 30020 30030 30040 30070 30080 30090 30100 30110 30120 30130 30140 30150 30160 30170 30180 30190 30200 30210 30220 30230 30240 30250 30260 30270 30280 30290 30330 30340 30350 30360 30370 30380 30390 30400 30410 30420 30430 30440 30450 30460 30470 30480 30490 30500 30510 30520 30530 30540 30550 30580 30590 30600 30610 30620 30630 30640 30650 30660 30670 30680 30690 30700 30710 30720 30730 30740 30750 30760 30770 30780 30790 30800 54930 54940 54950 54960 54970 54980 54990 55000 55010 55020 55030 55040 55050 55060 55070 55080 55090 55100 55110 55120 55140 55150 55160 55170 55180 55190 55200 55210 55220 55230 55240 55250 55260 55270 55280 55290 55300 55310 55320 55330 55350 55360 55370 55380 55390 55400 55410 55420 55430 55440 55450 55460 55470 55480 55490 55500 55510 55520 55530 55540 55560 55570 55580 55590 55600 55610 55620 55630 55640 55650 55660 55670 55680 55690 55700 55710 55720 55730 55740 55750 56790 56800 56810 56820 56830 56840 56850 56860 56870 56880 56890 56900 56910 56920 56930 56940 56950 56960 56970 56980 56990 57000 57010 57020 57040 57050 57060 57070 57080 57090 57100 57110 57120 57130 57140 57150 57160 57170 57180 57190 57200 57210 57220 57230 57240 57250 57260 57270 57290 57300 57310 57320 57330 57340 57350 57360 57370 57380 57390 57400 57410 57420 57430 57440 57450 57460 57470 57480 57490 57510 57520 57530 57540 57550 57560 57570 57580 57590 57600 57610 57620 57630 57640 57650 57660 57670 57680 57690 57700 57710

Datenblatt Rohrfeder-Standardmanometer für die Gastechnik Typ D3

Benefits

Ausführung Sicherheitsdruckmessgerät S2 nach EN 837-1
Doppelskala zur Messung verschiedener Medien (Option)
Druckentlastungsöffnung in der Rückwand
Viele kundenspezifische Ausführungen lieferbar

Anwendung

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien. Speziell für gastechnische Geräte, Anlagen und Armaturen.

! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Ausführungen

RF40GT D301

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/4 bar	RF40GT D301	85013301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/6 bar	RF40GT D301	85014301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/10 bar	RF40GT D301	85015301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/16 bar	RF40GT D301	85016301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/25 bar	RF40GT D301	85017301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/40 bar	RF40GT D301	85018301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/60 bar	RF40GT D301	85019301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/100 bar	RF40GT D301	85020301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/160 bar	RF40GT D301	85021301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/250 bar	RF40GT D301	85022301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/315 bar	RF40GT D301	85023301GT
40 mm	G⅛B	Radial	Edelstahl 304	1,6	0/400 bar	RF40GT D301	85024301GT

Blaue Art.-Nr. = Lagerware

RF50GT D301

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/0 bar	RF50GT D301	85051301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+0,6 bar	RF50GT D301	85052301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+1,5 bar	RF50GT D301	85053301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+3 bar	RF50GT D301	85054301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+5 bar	RF50GT D301	85055301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+9 bar	RF50GT D301	85056301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+15 bar	RF50GT D301	85057301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/0,6 bar	RF50GT D301	85059301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/1 bar	RF50GT D301	85060301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/1,6 bar	RF50GT D301	85061301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/2,5 bar	RF50GT D301	85062301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/4 bar	RF50GT D301	85063301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/6 bar	RF50GT D301	85064301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/10 bar	RF50GT D301	85065301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/16 bar	RF50GT D301	85066301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/25 bar	RF50GT D301	85067301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/40 bar	RF50GT D301	85068301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/60 bar	RF50GT D301	85069301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/100 bar	RF50GT D301	85070301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/160 bar	RF50GT D301	85071301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/250 bar	RF50GT D301	85072301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/400 bar	RF50GT D301	85073301GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/315 bar	RF50GT D301	85079301GT

Blaue Art.-Nr. = Lagerware

RF63GT D301

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/0 bar	RF63GT D301	85101301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+0,6 bar	RF63GT D301	85102301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+1,5 bar	RF63GT D301	85103301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+3 bar	RF63GT D301	85104301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+5 bar	RF63GT D301	85105301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+9 bar	RF63GT D301	85106301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+15 bar	RF63GT D301	85107301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/0,6 bar	RF63GT D301	85109301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/1 bar	RF63GT D301	85110301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/1,6 bar	RF63GT D301	85111301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/2,5 bar	RF63GT D301	85112301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/4 bar	RF63GT D301	85113301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/6 bar	RF63GT D301	85114301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/10 bar	RF63GT D301	85115301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/16 bar	RF63GT D301	85116301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/25 bar	RF63GT D301	85117301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/40 bar	RF63GT D301	85118301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/60 bar	RF63GT D301	85119301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/100 bar	RF63GT D301	85120301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/160 bar	RF63GT D301	85121301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/250 bar	RF63GT D301	85122301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/400 bar	RF63GT D301	85123301GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/315 bar	RF63GT D301	85129301GT

Blaue Art.-Nr. = Lagerware

RF50GT D302

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/0 bar	RF50GT D302	85051302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+0,6 bar	RF50GT D302	85052302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+1,5 bar	RF50GT D302	85053302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+3 bar	RF50GT D302	85054302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+5 bar	RF50GT D302	85055302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+9 bar	RF50GT D302	85056302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+15 bar	RF50GT D302	85057302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/0,6 bar	RF50GT D302	85059302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/1 bar	RF50GT D302	85060302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/1,6 bar	RF50GT D302	85061302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/2,5 bar	RF50GT D302	85062302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/4 bar	RF50GT D302	85063302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/6 bar	RF50GT D302	85064302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/10 bar	RF50GT D302	85065302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/16 bar	RF50GT D302	85066302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/25 bar	RF50GT D302	85067302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/40 bar	RF50GT D302	85068302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/60 bar	RF50GT D302	85069302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/100 bar	RF50GT D302	85070302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/160 bar	RF50GT D302	85071302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/250 bar	RF50GT D302	85072302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/400 bar	RF50GT D302	85073302GT
50 mm	G¼B	Radial	Edelstahl 304	1,6	0/315 bar	RF50GT D302	85079302GT

Blaue Art.-Nr. = Lagerware

RF63GT D302

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/0 bar	RF63GT D302	85101302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+0,6 bar	RF63GT D302	85102302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+1,5 bar	RF63GT D302	85103302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+3 bar	RF63GT D302	85104302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+5 bar	RF63GT D302	85105302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+9 bar	RF63GT D302	85106302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	-1/+15 bar	RF63GT D302	85107302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/0,6 bar	RF63GT D302	85109302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/1 bar	RF63GT D302	85110302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/1,6 bar	RF63GT D302	85111302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/2,5 bar	RF63GT D302	85112302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/4 bar	RF63GT D302	85113302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/6 bar	RF63GT D302	85114302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/10 bar	RF63GT D302	85115302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/16 bar	RF63GT D302	85116302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/25 bar	RF63GT D302	85117302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/40 bar	RF63GT D302	85118302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/60 bar	RF63GT D302	85119302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/100 bar	RF63GT D302	85120302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/160 bar	RF63GT D302	85121302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/250 bar	RF63GT D302	85122302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/400 bar	RF63GT D302	85123302GT
63 mm	G¼B	Radial	Edelstahl 304	1,6	0/315 bar	RF63GT D302	85129302GT

Blaue Art.-Nr. = Lagerware

RF50GT D311

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/0 bar	RF50GT D311	85051311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+0,6 bar	RF50GT D311	85052311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+1,5 bar	RF50GT D311	85053311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+3 bar	RF50GT D311	85054311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+5 bar	RF50GT D311	85055311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+9 bar	RF50GT D311	85056311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+15 bar	RF50GT D311	85057311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/0,6 bar	RF50GT D311	85059311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/1 bar	RF50GT D311	85060311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/1,6 bar	RF50GT D311	85061311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/2,5 bar	RF50GT D311	85062311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/4 bar	RF50GT D311	85063311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/6 bar	RF50GT D311	85064311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/10 bar	RF50GT D311	85065311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/16 bar	RF50GT D311	85066311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/25 bar	RF50GT D311	85067311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/40 bar	RF50GT D311	85068311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/60 bar	RF50GT D311	85069311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/100 bar	RF50GT D311	85070311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/160 bar	RF50GT D311	85071311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/250 bar	RF50GT D311	85072311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/315 bar	RF50GT D311	85073311GT
50 mm	G¼B	Axial	Edelstahl 304	1,6	0/400 bar	RF50GT D311	85079311GT

Blaue Art.-Nr. = Lagerware

RF63GT D311

Gehäuse-⌀	Anschluss	Ausrichtung	Gehäuse	Genauigkeitsklasse	Anzeigebereich	Typ	Art.-Nr.
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/0 bar	RF63GT D311	85101311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+0,6 bar	RF63GT D311	85102311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+1,5 bar	RF63GT D311	85103311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+3 bar	RF63GT D311	85104311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+5 bar	RF63GT D311	85105311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+9 bar	RF63GT D311	85106311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	-1/+15 bar	RF63GT D311	85107311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/0,6 bar	RF63GT D311	85109311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/1 bar	RF63GT D311	85110311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/1,6 bar	RF63GT D311	85111311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/2,5 bar	RF63GT D311	85112311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/4 bar	RF63GT D311	85113311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/6 bar	RF63GT D311	85114311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/10 bar	RF63GT D311	85115311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/16 bar	RF63GT D311	85116311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/25 bar	RF63GT D311	85117311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/40 bar	RF63GT D311	85118311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/60 bar	RF63GT D311	85119311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/100 bar	RF63GT D311	85120311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/160 bar	RF63GT D311	85121311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/250 bar	RF63GT D311	85122311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/400 bar	RF63GT D311	85123311GT
63 mm	G¼B	Axial	Edelstahl 304	1,6	0/315 bar	RF63GT D311	85129311GT

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Rohrfeder-Standardmanometer für die Gastechnik Typ D3	Datenblatt	PDF
Montage Manometer	Betriebsanleitung	PDF
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex	Betriebsanleitung	PDF
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck	Betriebsanleitung	PDF
Manometer	Anfragen-Checkliste	PDF
Prüfbescheiningungen	Prüfbescheiningungen	PDF
Zifferblätter für Manometer – Teilstrichabstände	Technische Information	PDF
Auswahlkriterien und Sicherheitsaspekte für Druckmessgeräte nach EN 837-2	Technische Information	PDF

Technische Daten

Typ

Nenngröße

40 – 50 – 63

Ausführung

EN 837-1-S2

Genauigkeitsklasse (EN 837-1/6)

1,6

Anzeigebereiche (EN 837-1/5)

Siehe Bestelltabelle

Verwendungsbereich

Ruhende Belastung:

¾ x Skalenendwert

Dynamische Belastung:

⅔ x Skalenendwert

Kurzzeitig:

Skalenendwert

Temperatureinsatzbereich

Medium:

Max. 60 °C

Umgebung:

-20/+60 °C

Temperaturverhalten

Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert

Schutzart

IP 32 (EN 60529)

Standardausführung

Anschluss

D301:

Messing

D302:

Edelstahl 316 Ti/316 L

D311:

Messing

Radial oder axial

Messglied

Rohrfeder

D301:

Kupferlegierung

D302:

Edelstahl 316 Ti/316 L

D311:

Kupferlegierung

≤ 40 bar:

Kreisformfeder

> 40 bar:

Schraubenformfeder

Zeigerwerk

Messing

Zifferblatt

Aluminium, weiß
Skalierung schwarz

Zeiger

Aluminium, schwarz

Gehäuse

Edelstahl 304, mit rückseitiger Druckentlastungsöffnung

Sichtscheibe

Kunststoff, fest eingeschnappt

Optionen

Mediumberührte Teile Edelstahl
Mediumberührte Teile öl- und fettfrei
Heliumlecktest
Drosselschraube
Sonderskalen
Andere Anschlussgewinde

Technische Zeichnungen

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

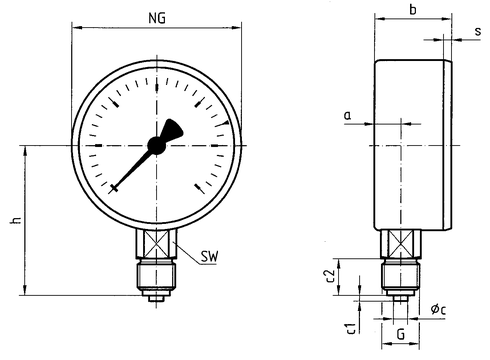

Anschluss radial

Maße (mm):

NG	a	b	∅c	c1	c2	G	h	s	SW
40	8,2	23,5	4	2	10	G⅛B	36	3	12
50	10,5	29	5	2	13	G¼B	46	3,8	14
63	11	29,5	5	2	13	G¼B	53	3,7	14

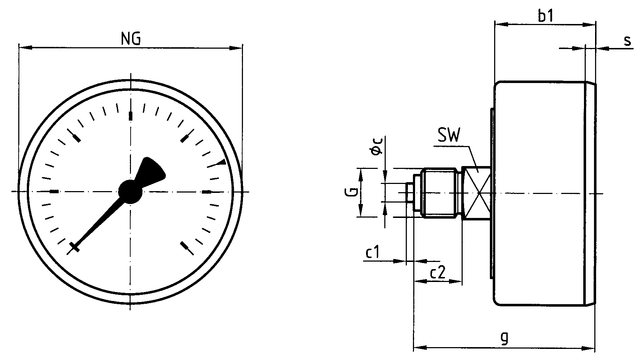

Anschluss axial

Maße (mm):

NG	b1	∅c	c1	c2	G	g	s	SW
50	26	5	2	13	G¼B	47	3,8	14
63	29,5	5	2	13	G¼B	50,5	3,7	14
