Kapselfeder-Standardmanometer Typ D4

AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 VOR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 object_image_47656imagemain_de AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 VOR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 object_image_47656imagemain_de
Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 VOR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 object_image_47656imagemain_de
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 SAR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 SAR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 SAR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 RUE 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 RUE 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 RUE 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
AFRISO Kapselfeder-Standardmanometer KP100 0/25mbar G1/2B rad Kl.1,6 D201 ILL 11000 11010 11020 11030 11040 11050 11060 11070 11080 11110 11120 11130 11140 11150 11160 11170 11180 11190 11220 11230 11240 11250 11260 11270 4170 4180 4190 4200 4210 4220 4230 4240 4250 4260 4270 4280 4290 4300 4310 4320 4330 4340 4370 4380 4390 4400 4410 4420 4430 4440 4450 4460 4470 4480 4490 4500 4510 4520 4530 4540 4570 4580 4590 4600 4610 4620 4630 4640 4650 4660 4670 4680 4690 4700 4710 4720 4730 4740 5200 5210 5220 5230 5240 5250 5260 5270 5280 5290 5300 5310 5320 5330 5340 5350 5360 5370 5400 5410 5420 5430 5440 5450 5460 5470 5480 5490 5500 5510 5520 5530 5540 5550 5560 5570 5600 5610 5620 5630 5640 5650 5660 5670 5680 5690 5700 5710 5720 5730 5740 5750 5760 5770 7250 7260 7270 7280 7290 7300 7310 7320 7330 7340 7350 7360 7370 7380 7390 7400 7410 7420 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7650 7660 7670 7680 7690 7700 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 AFRISO Kapselfeder-Standardmanometer KP100 0/25mbar G1/2B rad Kl.1,6 D201 ILL 11000 11010 11020 11030 11040 11050 11060 11070 11080 11110 11120 11130 11140 11150 11160 11170 11180 11190 11220 11230 11240 11250 11260 11270 4170 4180 4190 4200 4210 4220 4230 4240 4250 4260 4270 4280 4290 4300 4310 4320 4330 4340 4370 4380 4390 4400 4410 4420 4430 4440 4450 4460 4470 4480 4490 4500 4510 4520 4530 4540 4570 4580 4590 4600 4610 4620 4630 4640 4650 4660 4670 4680 4690 4700 4710 4720 4730 4740 5200 5210 5220 5230 5240 5250 5260 5270 5280 5290 5300 5310 5320 5330 5340 5350 5360 5370 5400 5410 5420 5430 5440 5450 5460 5470 5480 5490 5500 5510 5520 5530 5540 5550 5560 5570 5600 5610 5620 5630 5640 5650 5660 5670 5680 5690 5700 5710 5720 5730 5740 5750 5760 5770 7250 7260 7270 7280 7290 7300 7310 7320 7330 7340 7350 7360 7370 7380 7390 7400 7410 7420 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7650 7660 7670 7680 7690 7700 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
Kapselfeder-Standardmanometer KP100 0/25mbar G1/2B rad Kl.1,6 D201
AFRISO Kapselfeder-Standardmanometer KP100 0/25mbar G1/2B rad Kl.1,6 D201 ILL 11000 11010 11020 11030 11040 11050 11060 11070 11080 11110 11120 11130 11140 11150 11160 11170 11180 11190 11220 11230 11240 11250 11260 11270 4170 4180 4190 4200 4210 4220 4230 4240 4250 4260 4270 4280 4290 4300 4310 4320 4330 4340 4370 4380 4390 4400 4410 4420 4430 4440 4450 4460 4470 4480 4490 4500 4510 4520 4530 4540 4570 4580 4590 4600 4610 4620 4630 4640 4650 4660 4670 4680 4690 4700 4710 4720 4730 4740 5200 5210 5220 5230 5240 5250 5260 5270 5280 5290 5300 5310 5320 5330 5340 5350 5360 5370 5400 5410 5420 5430 5440 5450 5460 5470 5480 5490 5500 5510 5520 5530 5540 5550 5560 5570 5600 5610 5620 5630 5640 5650 5660 5670 5680 5690 5700 5710 5720 5730 5740 5750 5760 5770 7250 7260 7270 7280 7290 7300 7310 7320 7330 7340 7350 7360 7370 7380 7390 7400 7410 7420 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7650 7660 7670 7680 7690 7700 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 VOR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890 object_image_47656imagemain_de
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 SAR 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
AFRISO Kapselfeder-Standardmanometer KP100 0/40mbar G1/2B rad Kl.1,6 D401 RUE 11220 11230 11240 11250 11260 11270 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
AFRISO Kapselfeder-Standardmanometer KP100 0/25mbar G1/2B rad Kl.1,6 D201 ILL 11000 11010 11020 11030 11040 11050 11060 11070 11080 11110 11120 11130 11140 11150 11160 11170 11180 11190 11220 11230 11240 11250 11260 11270 4170 4180 4190 4200 4210 4220 4230 4240 4250 4260 4270 4280 4290 4300 4310 4320 4330 4340 4370 4380 4390 4400 4410 4420 4430 4440 4450 4460 4470 4480 4490 4500 4510 4520 4530 4540 4570 4580 4590 4600 4610 4620 4630 4640 4650 4660 4670 4680 4690 4700 4710 4720 4730 4740 5200 5210 5220 5230 5240 5250 5260 5270 5280 5290 5300 5310 5320 5330 5340 5350 5360 5370 5400 5410 5420 5430 5440 5450 5460 5470 5480 5490 5500 5510 5520 5530 5540 5550 5560 5570 5600 5610 5620 5630 5640 5650 5660 5670 5680 5690 5700 5710 5720 5730 5740 5750 5760 5770 7250 7260 7270 7280 7290 7300 7310 7320 7330 7340 7350 7360 7370 7380 7390 7400 7410 7420 7450 7460 7470 7480 7490 7500 7510 7520 7530 7540 7550 7560 7570 7580 7590 7600 7610 7620 7650 7660 7670 7680 7690 7700 7720 7730 7740 7750 7760 7770 7780 7790 7800 7810 7820 7830 7840 7850 7860 7870 7880 7890
Datenblatt Kapselfeder-Standardmanometer Typ D4
AFRISO Datenblatt Kapselfeder-Standardmanometer Typ D4

Benefits

  • Mit Nullpunktkorrektur
  • Optional 10-fach über- und/oder unterdrucksicher
  • Extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Anwendung

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.

! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Ausführungen

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Radial Edelstahl 304 1,6 -25/0 mbar KP63 D401 35004401
63 mm G¼B Radial Edelstahl 304 1,6 -40/0 mbar KP63 D401 35005401
63 mm G¼B Radial Edelstahl 304 1,6 -60/0 mbar KP63 D401 35006401
63 mm G¼B Radial Edelstahl 304 1,6 -100/0 mbar KP63 D401 35007401
63 mm G¼B Radial Edelstahl 304 1,6 -160/0 mbar KP63 D401 35008401
63 mm G¼B Radial Edelstahl 304 1,6 -250/0 mbar KP63 D401 35009401
63 mm G¼B Radial Edelstahl 304 1,6 -400/0 mbar KP63 D401 35010401
63 mm G¼B Radial Edelstahl 304 1,6 -600/0 mbar KP63 D401 35011401
63 mm G¼B Radial Edelstahl 304 1,6 -1.000/0 mbar KP63 D401 35012401
63 mm G¼B Radial Edelstahl 304 1,6 0/25 mbar KP63 D401 35016401
63 mm G¼B Radial Edelstahl 304 1,6 0/40 mbar KP63 D401 35017401
63 mm G¼B Radial Edelstahl 304 1,6 0/60 mbar KP63 D401 35018401
63 mm G¼B Radial Edelstahl 304 1,6 0/100 mbar KP63 D401 35019401
63 mm G¼B Radial Edelstahl 304 1,6 0/160 mbar KP63 D401 35020401
63 mm G¼B Radial Edelstahl 304 1,6 0/250 mbar KP63 D401 35021401
63 mm G¼B Radial Edelstahl 304 1,6 0/400 mbar KP63 D401 35022401
63 mm G¼B Radial Edelstahl 304 1,6 0/600 mbar KP63 D401 35023401
63 mm G¼B Radial Edelstahl 304 1,6 0/1.000 mbar KP63 D401 35024401

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Radial Edelstahl 304 1,6 -25/0 mbar KP100 D401 35104401
100 mm G½B Radial Edelstahl 304 1,6 -40/0 mbar KP100 D401 35105401
100 mm G½B Radial Edelstahl 304 1,6 -60/0 mbar KP100 D401 35106401
100 mm G½B Radial Edelstahl 304 1,6 -100/0 mbar KP100 D401 35107401
100 mm G½B Radial Edelstahl 304 1,6 -160/0 mbar KP100 D401 35108401
100 mm G½B Radial Edelstahl 304 1,6 -250/0 mbar KP100 D401 35109401
100 mm G½B Radial Edelstahl 304 1,6 -400/0 mbar KP100 D401 35110401
100 mm G½B Radial Edelstahl 304 1,6 -600/0 mbar KP100 D401 35111401
100 mm G½B Radial Edelstahl 304 1,6 -1.000/0 mbar KP100 D401 35112401
100 mm G½B Radial Edelstahl 304 1,6 0/25 mbar KP100 D401 35116401
100 mm G½B Radial Edelstahl 304 1,6 0/40 mbar KP100 D401 35117401
100 mm G½B Radial Edelstahl 304 1,6 0/60 mbar KP100 D401 35118401
100 mm G½B Radial Edelstahl 304 1,6 0/100 mbar KP100 D401 35119401
100 mm G½B Radial Edelstahl 304 1,6 0/160 mbar KP100 D401 35120401
100 mm G½B Radial Edelstahl 304 1,6 0/250 mbar KP100 D401 35121401
100 mm G½B Radial Edelstahl 304 1,6 0/400 mbar KP100 D401 35122401
100 mm G½B Radial Edelstahl 304 1,6 0/600 mbar KP100 D401 35123401
100 mm G½B Radial Edelstahl 304 1,6 0/1.000 mbar KP100 D401 35124401

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Radial Edelstahl 304 4,0 -6/0 mbar KP160 D401 35151401
160 mm G½B Radial Edelstahl 304 4,0 -10/0 mbar KP160 D401 35152401
160 mm G½B Radial Edelstahl 304 4,0 -16/0 mbar KP160 D401 35153401
160 mm G½B Radial Edelstahl 304 4,0 0/6 mbar KP160 D401 35163401
160 mm G½B Radial Edelstahl 304 4,0 0/10 mbar KP160 D401 35164401
160 mm G½B Radial Edelstahl 304 4,0 0/16 mbar KP160 D401 35165401
160 mm G½B Radial Edelstahl 304 1,6 -25/0 mbar KP160 D401 35154401
160 mm G½B Radial Edelstahl 304 1,6 -40/0 mbar KP160 D401 35155401
160 mm G½B Radial Edelstahl 304 1,6 -60/0 mbar KP160 D401 35156401
160 mm G½B Radial Edelstahl 304 1,6 -100/0 mbar KP160 D401 35157401
160 mm G½B Radial Edelstahl 304 1,6 -160/0 mbar KP160 D401 35158401
160 mm G½B Radial Edelstahl 304 1,6 -250/0 mbar KP160 D401 35159401
160 mm G½B Radial Edelstahl 304 1,6 -400/0 mbar KP160 D401 35160401
160 mm G½B Radial Edelstahl 304 1,6 -600/0 mbar KP160 D401 35161401
160 mm G½B Radial Edelstahl 304 1,6 -1.000/0 mbar KP160 D401 35162401
160 mm G½B Radial Edelstahl 304 1,6 0/25 mbar KP160 D401 35166401
160 mm G½B Radial Edelstahl 304 1,6 0/40 mbar KP160 D401 35167401
160 mm G½B Radial Edelstahl 304 1,6 0/60 mbar KP160 D401 35168401
160 mm G½B Radial Edelstahl 304 1,6 0/100 mbar KP160 D401 35169401
160 mm G½B Radial Edelstahl 304 1,6 0/160 mbar KP160 D401 35170401
160 mm G½B Radial Edelstahl 304 1,6 0/250 mbar KP160 D401 35171401
160 mm G½B Radial Edelstahl 304 1,6 0/400 mbar KP160 D401 35172401
160 mm G½B Radial Edelstahl 304 1,6 0/600 mbar KP160 D401 35173401
160 mm G½B Radial Edelstahl 304 1,6 0/1.000 mbar KP160 D401 35174401

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -25/0 mbar KP63 D411 35004411
63 mm G¼B Axial Edelstahl 304 1,6 -40/0 mbar KP63 D411 35005411
63 mm G¼B Axial Edelstahl 304 1,6 -60/0 mbar KP63 D411 35006411
63 mm G¼B Axial Edelstahl 304 1,6 -100/0 mbar KP63 D411 35007411
63 mm G¼B Axial Edelstahl 304 1,6 -160/0 mbar KP63 D411 35008411
63 mm G¼B Axial Edelstahl 304 1,6 -250/0 mbar KP63 D411 35009411
63 mm G¼B Axial Edelstahl 304 1,6 -400/0 mbar KP63 D411 35010411
63 mm G¼B Axial Edelstahl 304 1,6 -600/0 mbar KP63 D411 35011411
63 mm G¼B Axial Edelstahl 304 1,6 -1.000/0 mbar KP63 D411 35012411
63 mm G¼B Axial Edelstahl 304 1,6 0/25 mbar KP63 D411 35016411
63 mm G¼B Axial Edelstahl 304 1,6 0/40 mbar KP63 D411 35017411
63 mm G¼B Axial Edelstahl 304 1,6 0/60 mbar KP63 D411 35018411
63 mm G¼B Axial Edelstahl 304 1,6 0/100 mbar KP63 D411 35019411
63 mm G¼B Axial Edelstahl 304 1,6 0/160 mbar KP63 D411 35020411
63 mm G¼B Axial Edelstahl 304 1,6 0/250 mbar KP63 D411 35021411
63 mm G¼B Axial Edelstahl 304 1,6 0/400 mbar KP63 D411 35022411
63 mm G¼B Axial Edelstahl 304 1,6 0/600 mbar KP63 D411 35023411
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 mbar KP63 D411 35024411

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP100 D411 35104411
100 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP100 D411 35105411
100 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP100 D411 35106411
100 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP100 D411 35107411
100 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP100 D411 35108411
100 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP100 D411 35109411
100 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP100 D411 35110411
100 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP100 D411 35111411
100 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP100 D411 35112411
100 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP100 D411 35116411
100 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP100 D411 35117411
100 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP100 D411 35118411
100 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP100 D411 35119411
100 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP100 D411 35120411
100 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP100 D411 35121411
100 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP100 D411 35122411
100 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP100 D411 35123411
100 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP100 D411 35124411

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial Edelstahl 304 4,0 -6/0 mbar KP160 D411 35151411
160 mm G½B Axial Edelstahl 304 4,0 -10/0 mbar KP160 D411 35152411
160 mm G½B Axial Edelstahl 304 4,0 -16/0 mbar KP160 D411 35153411
160 mm G½B Axial Edelstahl 304 4,0 0/6 mbar KP160 D411 35163411
160 mm G½B Axial Edelstahl 304 4,0 0/10 mbar KP160 D411 35164411
160 mm G½B Axial Edelstahl 304 4,0 0/16 mbar KP160 D411 35165411
160 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP160 D411 35154411
160 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP160 D411 35155411
160 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP160 D411 35156411
160 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP160 D411 35157411
160 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP160 D411 35158411
160 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP160 D411 35159411
160 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP160 D411 35160411
160 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP160 D411 35161411
160 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP160 D411 35162411
160 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP160 D411 35166411
160 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP160 D411 35167411
160 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP160 D411 35168411
160 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP160 D411 35169411
160 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP160 D411 35170411
160 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP160 D411 35171411
160 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP160 D411 35172411
160 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP160 D411 35173411
160 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP160 D411 35174411

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -25/0 mbar KP63 D431 35004431
63 mm G¼B Axial Edelstahl 304 1,6 -40/0 mbar KP63 D431 35005431
63 mm G¼B Axial Edelstahl 304 1,6 -60/0 mbar KP63 D431 35006431
63 mm G¼B Axial Edelstahl 304 1,6 -100/0 mbar KP63 D431 35007431
63 mm G¼B Axial Edelstahl 304 1,6 -160/0 mbar KP63 D431 35008431
63 mm G¼B Axial Edelstahl 304 1,6 -250/0 mbar KP63 D431 35009431
63 mm G¼B Axial Edelstahl 304 1,6 -400/0 mbar KP63 D431 35010431
63 mm G¼B Axial Edelstahl 304 1,6 -600/0 mbar KP63 D431 35011431
63 mm G¼B Axial Edelstahl 304 1,6 -1.000/0 mbar KP63 D431 35012431
63 mm G¼B Axial Edelstahl 304 1,6 0/25 mbar KP63 D431 35016431
63 mm G¼B Axial Edelstahl 304 1,6 0/40 mbar KP63 D431 35017431
63 mm G¼B Axial Edelstahl 304 1,6 0/60 mbar KP63 D431 35018431
63 mm G¼B Axial Edelstahl 304 1,6 0/100 mbar KP63 D431 35019431
63 mm G¼B Axial Edelstahl 304 1,6 0/160 mbar KP63 D431 35020431
63 mm G¼B Axial Edelstahl 304 1,6 0/250 mbar KP63 D431 35021431
63 mm G¼B Axial Edelstahl 304 1,6 0/400 mbar KP63 D431 35022431
63 mm G¼B Axial Edelstahl 304 1,6 0/600 mbar KP63 D431 35023431
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 mbar KP63 D431 35024431

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP100 D431 35104431
100 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP100 D431 35105431
100 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP100 D431 35106431
100 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP100 D431 35107431
100 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP100 D431 35108431
100 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP100 D431 35109431
100 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP100 D431 35110431
100 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP100 D431 35111431
100 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP100 D431 35112431
100 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP100 D431 35116431
100 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP100 D431 35117431
100 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP100 D431 35118431
100 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP100 D431 35119431
100 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP100 D431 35120431
100 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP100 D431 35121431
100 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP100 D431 35122431
100 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP100 D431 35123431
100 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP100 D431 35124431

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial Edelstahl 304 4,0 -6/0 mbar KP160 D431 35151431
160 mm G½B Axial Edelstahl 304 4,0 -10/0 mbar KP160 D431 35152431
160 mm G½B Axial Edelstahl 304 4,0 -16/0 mbar KP160 D431 35153431
160 mm G½B Axial Edelstahl 304 4,0 0/6 mbar KP160 D431 35163431
160 mm G½B Axial Edelstahl 304 4,0 0/10 mbar KP160 D431 35164431
160 mm G½B Axial Edelstahl 304 4,0 0/16 mbar KP160 D431 35165431
160 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP160 D431 35154431
160 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP160 D431 35155431
160 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP160 D431 35156431
160 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP160 D431 35157431
160 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP160 D431 35158431
160 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP160 D431 35159431
160 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP160 D431 35160431
160 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP160 D431 35161431
160 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP160 D431 35162431
160 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP160 D431 35166431
160 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP160 D431 35167431
160 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP160 D431 35168431
160 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP160 D431 35169431
160 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP160 D431 35170431
160 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP160 D431 35171431
160 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP160 D431 35172431
160 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP160 D431 35173431
160 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP160 D431 35174431

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -25/0 mbar KP63 D451 35004451
63 mm G¼B Axial Edelstahl 304 1,6 -40/0 mbar KP63 D451 35005451
63 mm G¼B Axial Edelstahl 304 1,6 -60/0 mbar KP63 D451 35006451
63 mm G¼B Axial Edelstahl 304 1,6 -100/0 mbar KP63 D451 35007451
63 mm G¼B Axial Edelstahl 304 1,6 -160/0 mbar KP63 D451 35008451
63 mm G¼B Axial Edelstahl 304 1,6 -250/0 mbar KP63 D451 35009451
63 mm G¼B Axial Edelstahl 304 1,6 -400/0 mbar KP63 D451 35010451
63 mm G¼B Axial Edelstahl 304 1,6 -600/0 mbar KP63 D451 35011451
63 mm G¼B Axial Edelstahl 304 1,6 -1.000/0 mbar KP63 D451 35012451
63 mm G¼B Axial Edelstahl 304 1,6 0/25 mbar KP63 D451 35016451
63 mm G¼B Axial Edelstahl 304 1,6 0/40 mbar KP63 D451 35017451
63 mm G¼B Axial Edelstahl 304 1,6 0/60 mbar KP63 D451 35018451
63 mm G¼B Axial Edelstahl 304 1,6 0/100 mbar KP63 D451 35019451
63 mm G¼B Axial Edelstahl 304 1,6 0/160 mbar KP63 D451 35020451
63 mm G¼B Axial Edelstahl 304 1,6 0/250 mbar KP63 D451 35021451
63 mm G¼B Axial Edelstahl 304 1,6 0/400 mbar KP63 D451 35022451
63 mm G¼B Axial Edelstahl 304 1,6 0/600 mbar KP63 D451 35023451
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 mbar KP63 D451 35024451

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP100 D451 35104451
100 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP100 D451 35105451
100 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP100 D451 35106451
100 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP100 D451 35107451
100 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP100 D451 35108451
100 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP100 D451 35109451
100 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP100 D451 35110451
100 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP100 D451 35111451
100 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP100 D451 35112451
100 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP100 D451 35116451
100 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP100 D451 35117451
100 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP100 D451 35118451
100 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP100 D451 35119451
100 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP100 D451 35120451
100 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP100 D451 35121451
100 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP100 D451 35122451
100 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP100 D451 35123451
100 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP100 D451 35124451

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial Edelstahl 304 4,0 -6/0 mbar KP160 D451 35151451
160 mm G½B Axial Edelstahl 304 4,0 -10/0 mbar KP160 D451 35152451
160 mm G½B Axial Edelstahl 304 4,0 -16/0 mbar KP160 D451 35153451
160 mm G½B Axial Edelstahl 304 4,0 0/6 mbar KP160 D451 35163451
160 mm G½B Axial Edelstahl 304 4,0 0/10 mbar KP160 D451 35164451
160 mm G½B Axial Edelstahl 304 4,0 0/16 mbar KP160 D451 35165451
160 mm G½B Axial Edelstahl 304 1,6 -25/0 mbar KP160 D451 35154451
160 mm G½B Axial Edelstahl 304 1,6 -40/0 mbar KP160 D451 35155451
160 mm G½B Axial Edelstahl 304 1,6 -60/0 mbar KP160 D451 35156451
160 mm G½B Axial Edelstahl 304 1,6 -100/0 mbar KP160 D451 35157451
160 mm G½B Axial Edelstahl 304 1,6 -160/0 mbar KP160 D451 35158451
160 mm G½B Axial Edelstahl 304 1,6 -250/0 mbar KP160 D451 35159451
160 mm G½B Axial Edelstahl 304 1,6 -400/0 mbar KP160 D451 35160451
160 mm G½B Axial Edelstahl 304 1,6 -600/0 mbar KP160 D451 35161451
160 mm G½B Axial Edelstahl 304 1,6 -1.000/0 mbar KP160 D451 35162451
160 mm G½B Axial Edelstahl 304 1,6 0/25 mbar KP160 D451 35166451
160 mm G½B Axial Edelstahl 304 1,6 0/40 mbar KP160 D451 35167451
160 mm G½B Axial Edelstahl 304 1,6 0/60 mbar KP160 D451 35168451
160 mm G½B Axial Edelstahl 304 1,6 0/100 mbar KP160 D451 35169451
160 mm G½B Axial Edelstahl 304 1,6 0/160 mbar KP160 D451 35170451
160 mm G½B Axial Edelstahl 304 1,6 0/250 mbar KP160 D451 35171451
160 mm G½B Axial Edelstahl 304 1,6 0/400 mbar KP160 D451 35172451
160 mm G½B Axial Edelstahl 304 1,6 0/600 mbar KP160 D451 35173451
160 mm G½B Axial Edelstahl 304 1,6 0/1.000 mbar KP160 D451 35174451

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Kapselfeder-Standardmanometer Typ D4 Datenblatt PDF
AFRISO Datenblatt Kapselfeder-Standardmanometer Typ D4
Montage Manometer Betriebsanleitung PDF
AFRISO Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Manometer Anfragen-Checkliste PDF
AFRISO Manometer
Prüfbescheiningungen Prüfbescheiningungen PDF
AFRISO Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Technische Information PDF
AFRISO Zifferblätter für Manometer – Teilstrichabstände
ATEX Bescheinigung Manometer Produkte PDF
AFRISO ATEX Bescheinigung Manometer
STEP 3D Modell KP63_D401_350XX401 CAD Daten STP AFRISO STEP 3D Modell KP63_D401_350XX401
STEP 3D Modell KP100_D401_351XX401 CAD Daten STP AFRISO STEP 3D Modell KP100_D401_351XX401
STEP 3D Modell KP160_D401_351XX401 CAD Daten STP AFRISO STEP 3D Modell KP160_D401_351XX401
STEP 3D Modell KP63_D411_350XX411 CAD Daten STP AFRISO STEP 3D Modell KP63_D411_350XX411
STEP 3D Modell KP100_D411_351XX411 CAD Daten STP AFRISO STEP 3D Modell KP100_D411_351XX411
STEP 3D Modell KP160_D411_351XX411 CAD Daten STP AFRISO STEP 3D Modell KP160_D411_351XX411
STEP 3D Modell KP63_D431_350XX431 CAD Daten STP AFRISO STEP 3D Modell KP63_D431_350XX431
STEP 3D Modell KP100_D431_351XX431 CAD Daten STP AFRISO STEP 3D Modell KP100_D431_351XX431
STEP 3D Modell KP160_D431_351XX431 CAD Daten STP AFRISO STEP 3D Modell KP160_D431_351XX431
STEP 3D Modell KP160CH_D412_351XX412 CAD Daten STP AFRISO STEP 3D Modell KP160CH_D412_351XX412
STEP 3D Modell KP100_D451_351XX451 CAD Daten STP AFRISO STEP 3D Modell KP100_D451_351XX451
STEP 3D Modell KP160_D451_351XX451 CAD Daten STP AFRISO STEP 3D Modell KP160_D451_351XX451
Typ
D4
Nenngröße
63 – 100 – 160
Genauigkeitsklasse (EN 837-3/6)
1,6
4,0
Anzeigebereiche (EN 837-3/5)
Siehe Bestelltabelle
Verwendungsbereich
Ruhende Belastung:
Skalenendwert
Dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
Max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63:
IP 33 (EN 60529)
NG 100:
IP 54 (EN 60529)
NG 160:
IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, radial oder axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
Frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D401:
Instrumentenglas
D411:
Instrumentenglas
D431:
Kunststoff (PMMA)
D451:
Kunststoff (PMMA)

Optionen

  • 10-fach über- und unterdrucksicher
  • Befestigungsrand hinten
  • 3-Kantfrontring mit Sichtscheibe, Kunststoff
  • 3-Lochfrontflansch mit Sichtscheibe, Kunststoff
  • Drosselschraube
  • Markenzeiger
  • Sonderskalen
  • Andere Prozessanschlüsse
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial
AFRISO
Anschluss radial
AFRISO
Maße (mm):
NG a b ∅c c1 c2 G h SW
63 10,8 40 5 2 13 G¼B 53 14
100 15,6 49 6 3 20 G½B 86 22
160 17,5 50 6 3 20 G½B 116 22

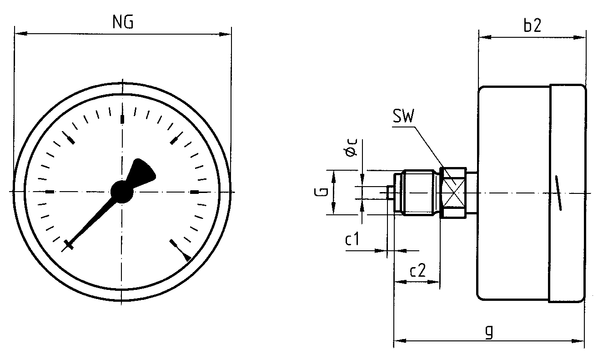

Anschluss axial
AFRISO
Anschluss axial
AFRISO
Maße (mm):
NG b2 ∅c c1 c2 G g SW
63 37 5 2 13 G¼B 60 14
100 49 6 3 20 G½B 81 22
160 50 6 3 20 G½B 82 22

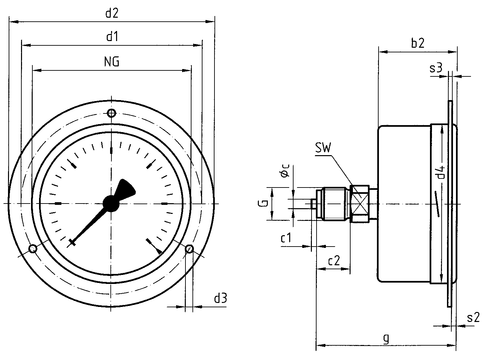

Anschluss axial, 3-Lochfrontflansch
AFRISO
Anschluss axial, 3-Lochfrontflansch
AFRISO
Maße (mm):
NG b2 ∅c c1 c2 d1* d2 d3* d4 G g s2 s3 SW
63 37 5 2 13 75 85 3,5 64 G¼B 60 3 2 14
100 49 6 3 20 116 132 4,8 104 G½B 81 4 2 22
160 50 6 3 20 178 196 5,8 164 G½B 82 4 2 22
* Maße für NG 100 nach DIN 16014

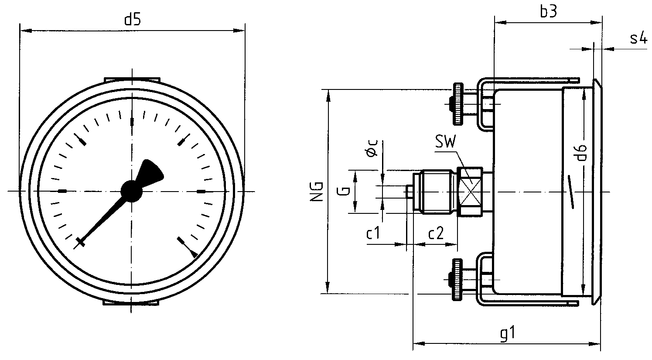

Anschluss axial, 3-Kantfrontring mit Bügelbefestigung
AFRISO
Anschluss axial, 3-Kantfrontring mit Bügelbefestigung
AFRISO
Maße (mm):
NG b3 ∅c c1 c2 d5 d6 G g1 s4 SW
63 37 5 2 13 68 64 G¼B 60 3 14
100 49 6 3 20 107 101 G½B 81 4 22
160 52 6 3 20 167 161 G½B 84 4,5 22
