Datenblatt Druckmessumformer DeltaFox DMU 20 D Differenzdruckausführung
AFRISO Datenblatt Druckmessumformer DeltaFox DMU 20 D Differenzdruckausführung

Benefits

  • Mehrbereichstransmitter mit bis zu 3 umschaltbaren Messbereichen
  • Einfache Parametrierung über 2-zeiliges LC-Display
  • Min.-/Max.-Wert Anzeige
  • Ideal für Reinraum- und Filterüberwachung

Anwendung

Der Differenzdruckmessumformer DMU 20 D kann bei allen trockenen, gasförmigen, nicht aggressive Medien eingesetzt werden. Das Gerät erfasst bereits kleinste Differenzdrücke und ist besonders für Druckmessaufgaben in der Heizung, Klima und Lüftungstechnik geeignet. Ein weiterer Anwendungsbereich ist die Reinraumtechnik und Filterüberwachung.

Ausführungen

Prozess-/Druckanschluss Umschaltbare Messbereiche Statischer Druck Art.-Nr. Merken
I II III
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/1,6 mbar 0/1 mbar Max. 200 mbar 33409R010531
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/4 mbar 0/2,5 mbar Max. 200 mbar 33409R010541
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/10 mbar 0/6 mbar Max. 200 mbar 33409R010021
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/40 mbar 0/25 mbar Max. 345 mbar 33409R010051
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/250 mbar 0/60 mbar 0/160 mbar Max. 1.000 mbar 33409R010091
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 6,6 x 11 mm 0/1.000 mbar 0/400 mbar 0/600 mbar Max. 3.000 mbar 33409R010121
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/1,6 mbar 0/1 mbar Max. 200 mbar 33409R010532
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/4 mbar 0/2,5 mbar Max. 200 mbar 33409R010542
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/10 mbar 0/6 mbar Max. 200 mbar 33409R010022
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/40 mbar 0/25 mbar Max. 345 mbar 33409R010052
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/250 mbar 0/60 mbar 0/160 mbar Max. 1.000 mbar 33409R010092
Druckmessumformer DeltaFox DMU 20 D Schlaucholive ⌀ 4,4 x 10 mm 0/1.000 mbar 0/400 mbar 0 mbar Max. 3.000 mbar 33409R010122

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DeltaFox DMU 20 D Differenzdruckausführung Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DeltaFox DMU 20 D Differenzdruckausführung
Differenzdruckmessumformer DMU 20 D Betriebsanleitung PDF
AFRISO Differenzdruckmessumformer DMU 20 D
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
Druckmessumformer DeltaFox DMU 20 D Bestellschlüssel PDF
AFRISO Druckmessumformer DeltaFox DMU 20 D
Differenzdruckmessumformer DMU 20 D Konformitätserklärung PDF
AFRISO Differenzdruckmessumformer DMU 20 D
Die Basis der Druckaufnahme bildet ein Siliziumsensor. Bei Druckbeaufschlagung wird die Differenz des Druckes zwischen der positiven und negativen Seite gebildet und in ein dem Differenzdruck proportionales Strom- und Spannungssignal umgewandelt. Über das 2-zeilige LC-Display werden der Messwert und die Einheit, sowie optional der Status der Schaltausgänge dargestellt. Kundenseitig lassen sich bis zu drei Messbereiche parametrieren.
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< 0/6 mbar:
≤ ± 1 % FSO (BFSL)
≥ 0/6 mbar:
≤ ± 0,5 % FSO (BFSL)
Display
2-zeiliges LC-Display,
Sichtbarer Bereich 32,5 x 22,5 mm,
5-stellige 7-Segment Hauptanzeige,
Ziffernhöhe 8 mm,
Anzeigebereich ± 9.999,
8-stellige 14-Segment-Zusatzanzeige,
Höhe 5 mm, 52-Segment-Bargraph,
Genauigkeit 0,1 % ± 1 Digit,
Druckeinheiten umschaltbar mbar, bar, Pa, hPa, kPa, psi, Atm, torr, mmHg
Messbereich
Siehe Bestelltabelle
Langzeitstabilität
< 0/6 mbar:
≤ ± 0,5 % FSO/Jahr
≥ 0/6 mbar:
≤ ± 0,2 % FSO/Jahr
Temperatureinsatzbereich
Medium:
0/50 °C
Umgebung:
0/50 °C
Lagerung:
-10/+70 °C
Gehäuse
B x H x T:
132 x 68,5 x 50 mm
Prozessanschluss
Schlaucholive ⌀ 6,6 x 11 mm (für flexible Schläuche mit ID 6 mm)
Schlaucholive ⌀ 4,4 x 10 mm (für flexible Schläuche mit ID 4 mm)
Werkstoff
Gehäuse:
Kunststoff (ABS)
Prozess-/Druckanschluss:
Messing, vernickelt
Sensor:
Keramik, Silikon, Epoxid, RTV
Mediumberührte Teile
Druckanschluss, PVC/Silikonschlauch, Sensor
Versorgungsspannung
DC 19 – 32 V
Ausgangssignal
3-Leiter, 0/4–20 mA und 0–10 (5) V
Bürde
0/4–20 mA:
Rmax = 330 Ω
0–10 V:
Rmin = 10 kΩ
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Kabelverschraubung M16 x 1,5
Schutzart
IP 54 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU

Optionen

  • Andere Prozessanschlüsse
  • Andere Ausgangssignale
Differenzdruckmessumformer DMU 20 D
AFRISO
Differenzdruckmessumformer DMU 20 D
AFRISO
Maße (in mm)
Anschlussschaltbild
AFRISO
Anschlussschaltbild
AFRISO

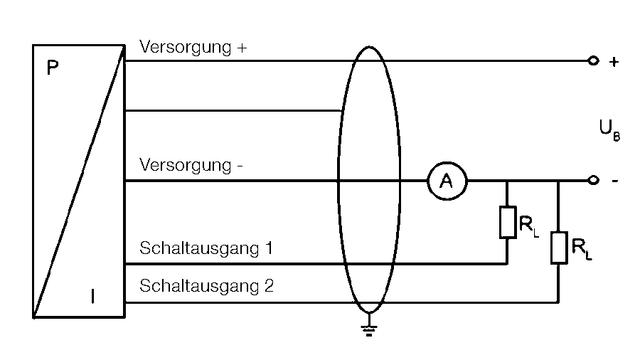

2-Leiter und 2 x PNP
3-Leiter
AFRISO
3-Leiter
AFRISO
2-Leiter
