Druckmessumformer DMU 02 Vario

SAR 64030 64040 64050 64060 64070 64080 64090 64100 64110 64120 64130 64140 64150 64160 64170 64180 64190 64200 64210 64220 64230 64240 object_image_64279imagemain_de
SAR 64030 64040 64050 64060 64070 64080 64090 64100 64110 64120 64130 64140 64150 64160 64170 64180 64190 64200 64210 64220 64230 64240
BEF 64030 64040 64050 64060 64070 64080 64090 64100 64110 64120 64130 64140 64150 64160 64170 64180 64190 64200 64210 64220 64230 64240
Datenblatt Druckmessumformer DMU 02 Vario
AFRISO Datenblatt Druckmessumformer DMU 02 Vario

Benefits

  • Variantenreiche Anschlusstechnik
  • Extrem robust gegen Schlag, Pulsation und Vibration
  • Beste dynamische Druckresistenz bei hohen Lastwechseln
  • Dichtungsfrei verschweißte Messzelle
  • Ohne Übertragungsmedium
  • Turn Down 1:4
  • Nullpunktkorrektur über Magnet

Anwendung

Für elektronische Durchmessung im Maschinen- und Anlagenbau, in der Gastechnik oder in der Medizintechnik. Besonders geeignet für reine Medien.

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
DMU 02 Vario G½B EN 837-1/7.3 -1/0 bar 32833
DMU 02 Vario G½B EN 837-1/7.3 -1/+1,5 bar 32834
DMU 02 Vario G½B EN 837-1/7.3 -1/+3 bar 32835
DMU 02 Vario G½B EN 837-1/7.3 -1/+5 bar 32836
DMU 02 Vario G½B EN 837-1/7.3 -1/+9 bar 32837
DMU 02 Vario G½B EN 837-1/7.3 -1/+24 bar 32838
DMU 02 Vario G½B EN 837-1/7.3 0/600 mbar 32841
DMU 02 Vario G½B EN 837-1/7.3 0/1 bar 32842
DMU 02 Vario G½B EN 837-1/7.3 0/1,6 bar 32843
DMU 02 Vario G½B EN 837-1/7.3 0/2,5 bar 32844
DMU 02 Vario G½B EN 837-1/7.3 0/6 bar 32846
DMU 02 Vario G½B EN 837-1/7.3 0/10 bar 32847
DMU 02 Vario G½B EN 837-1/7.3 0/16 bar 32848
DMU 02 Vario G½B EN 837-1/7.3 0/25 bar 32849
DMU 02 Vario G½B EN 837-1/7.3 0/40 bar 32850
DMU 02 Vario G½B EN 837-1/7.3 0/60 bar 32851
DMU 02 Vario G½B EN 837-1/7.3 0/100 bar 32852
DMU 02 Vario G½B EN 837-1/7.3 0/160 bar 32853
DMU 02 Vario G½B EN 837-1/7.3 0/250 bar 32854
DMU 02 Vario G½B EN 837-1/7.3 0/400 bar 32855
DMU 02 Vario G½B EN 837-1/7.3 0/600 bar 32856
DMU 02 Vario G½B EN 837-1/7.3 0/1.000 bar 32857

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DMU 02 Vario Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DMU 02 Vario
Druckmessumformer DMU 02 VARIO Betriebsanleitung PDF
AFRISO Druckmessumformer DMU 02 VARIO
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
DMU 02 Vario - Anschluss G½B EN 837 Konformitätserklärung PDF
AFRISO DMU 02 Vario - Anschluss G½B EN 837
Druckmessumformer DMU 02/DMU 02 Vario Optionen PDF
AFRISO Druckmessumformer DMU 02/DMU 02 Vario
Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 02 Vario bildet eine piezoresistive Poly-Silizium-Dünnfilm-Messzelle. Die gängigsten elektrischen Anschlussformen stehen zur Verfügung. Über eine optionale Parametrier-Hard-/Software lassen sich Messbereiche ändern und anpassen. Über einen Dauermagneten kann nach Anlegen der Speisespannung in einem bestimmten Zeitfenster der Nullpunkt von außen korrigiert werden.
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0,3 % FSO
Messbereich
Siehe Bestelltabelle
Überdrucksicherheit
≤ 250 bar:
Mind. 2 x FS
> 250 bar:
Mind. 1,5 x FS
≥ 1.000 bar:
Mind. 1,2 x FS
Berstdruck
≤ 250 bar:
Mind. 3 x FS
> 250 bar:
Mind. 2 x FS
≥ 1.000 bar:
Mind. 1,5 x FS
Temperatureinsatzbereich
Medium:
-40/+125 °C
Umgebung:
-40/+105 °C
Lagerung:
-40/+125 °C
Temperaturfehlerband
≤ ± 0,15 % FSO/10 K im kompensierten Bereich -10/+80 °C
Dynamisches Verhalten
Ansprechzeit:
< 4 ms
Prozessanschluss
G½B EN 837-1/7.3
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 630/316 Ti/316 L
Elektr. Messzelle:
Edelstahl 630/304
Versorgungsspannung
DC 10 – 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
R<sub>Max</sub> = [(U<sub>B</sub> – U<sub>Bmin</sub>)/0,02 A] Ω
Stromaufnahme
< 25 mA
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU

Optionen

  • Andere Prozessanschlüsse
  • Andere elektrische Anschlüsse
  • Feldgehäuse (Edelstahl)
  • Gereinigt für Sauerstoff
  • Andere Ausgangssignale
  • Druckmittleranbau
  • Kundenspezifische Einstellung (Dämpfung, Einheit)
  • Programmierbare Hard- und Software
  • Andere Temperatureinsatzbereiche
DMU 02 Vario - Anschluss G½B EN 837
AFRISO
DMU 02 Vario - Anschluss G½B EN 837
AFRISO
Maße (in mm)

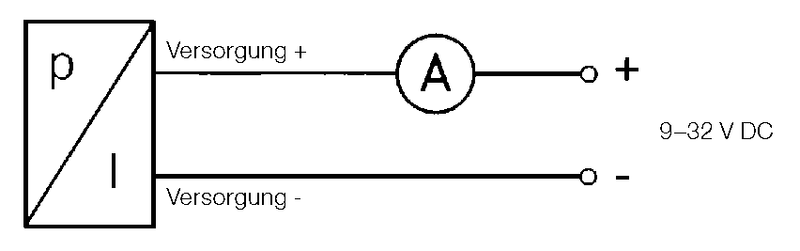

Anschlussschaltbild
AFRISO
Anschlussschaltbild
AFRISO
2-Leiter 4-20 mA
