Datenblatt Gehäuse-Doppelthermostate GDT

Benefits

Mechanischer Temperaturregler
Ideal für die gesamte Wärme- und Verfahrenstechnik
Mit integriertem Sicherheitstemperaturbegrenzer
Regelung direkt am Prozess

Anwendung

Gehäuse-Doppelthermostat mit Tauchhülse. Wahlweise mit zwei Temperatur-Regelthermostaten (TRT) für die Regelung von Heiz- und Kühlprozessen in industriellen und hausbetriebstechnischen Anlagen. Alternativ auch als Ausführung mit Temperatur-Regelthermostat (TRT) und Sicherheitstemperaturbegrenzer (STB) mit manuellem Reset-Knopf. Der Anwendungsbereich erstreckt sich über die gesamte Wärme- und Verfahrenstechnik.

Ausführungen

	Verstellung	Arbeitsbereich	Schaltpunkt	Schaftlänge	Art.-Nr.
Gehäuse-Doppelthermostat GDT/8HR	Innen/außen	0/90 °C 0/90 °C	–	100 mm	67447X
Gehäuse-Doppelthermostat GDT/8RS	Fest/außen	0/90 °C	100 °C	100 mm	67453X
Gehäuse-Doppelthermostat GDT/TTCA	Außen/innen	0/60 °C 30/120 °C	–	280 mm	67640

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format	Sprache	Download / Link
Datenblatt Gehäuse-Doppelthermostate GDT	Datenblatt	PDF
Gehäusethermostate GTT, GTK, GDT	Konformitätserklärung	PDF

Beschreibung

Die am Fühler gemessene Temperatur bewirkt eine Volumenänderung der Messflüssigkeit. Durch die dabei wirkende Kraft wird der elektrische Schaltvorgang ausgelöst. Die Tauchhülse erlaubt den direkten Einbau in druckdichte Behälter.

Technische Daten

Typ

GDT/TLSC

Arbeitsbereich/Schaltpunkt

Siehe Bestelltabelle

Toleranz

TRT:

± 3 K

STB:

+0 K/-6 K bei Umgebungstemperatur 20 °C

Schaltdifferenz

∆T 4 ± 1 K

Einstellung

GDT/8HR:

Innen/außen

GDT/8RS:

Fest/außen

GDT/TTCA:

Außen/innen

Fühlerelement

Flüssigkeitsgefüllt

Tauchhülse

Cu-Legierung

Anschluss:

½-14 NPT

Durchmesser:

∅ 16 mm, Profilausführung

Länge:

100 mm, 280 mm

Temperatureinsatzbereich

Fühler:

Max. 125 °C

Gehäuse:

Max. 80 °C

Prozessdruck

Max. 4 bar

Fühler

Kupfer

Gehäuse

Kunststoff (PVC), grau (RAL 7035)

Kabeleinführung

Kunststoff (PVC), schwarz
M20 x 1,5

Schutzart

IP 40 (EN 60529)

Zeitkonstante

DIN-geprüft
DIN EN 14597:2012-09
Registriernummer TR/STB 1231

Elektrischer Schaltkontakt

2 x Wechsler

Kontaktbelastung

TRT
NC AC 250 V, 10 (2,5) A
NO AC 250 V, 6 (2,5) A
STB
NC AC 250 V, 10 (2,5) A
NO AC 250 V, 10 (2,5) A

Technische Zeichnungen

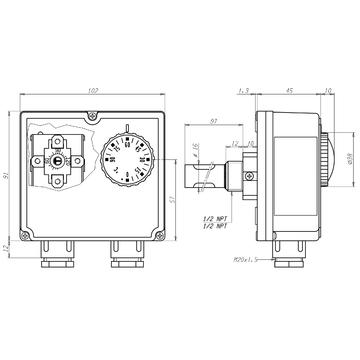

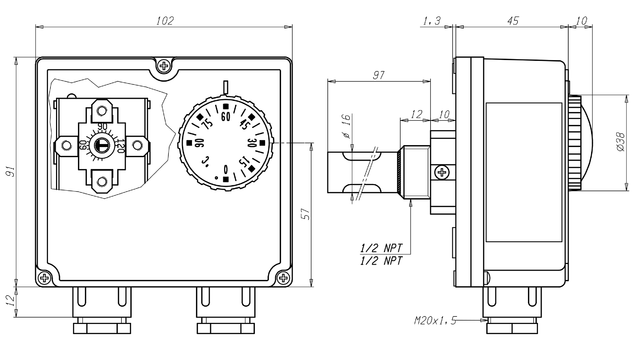

GDT/8HR, Ausführung TRT/TRT

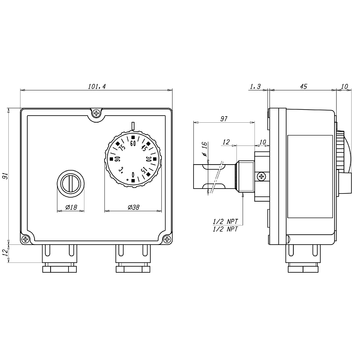

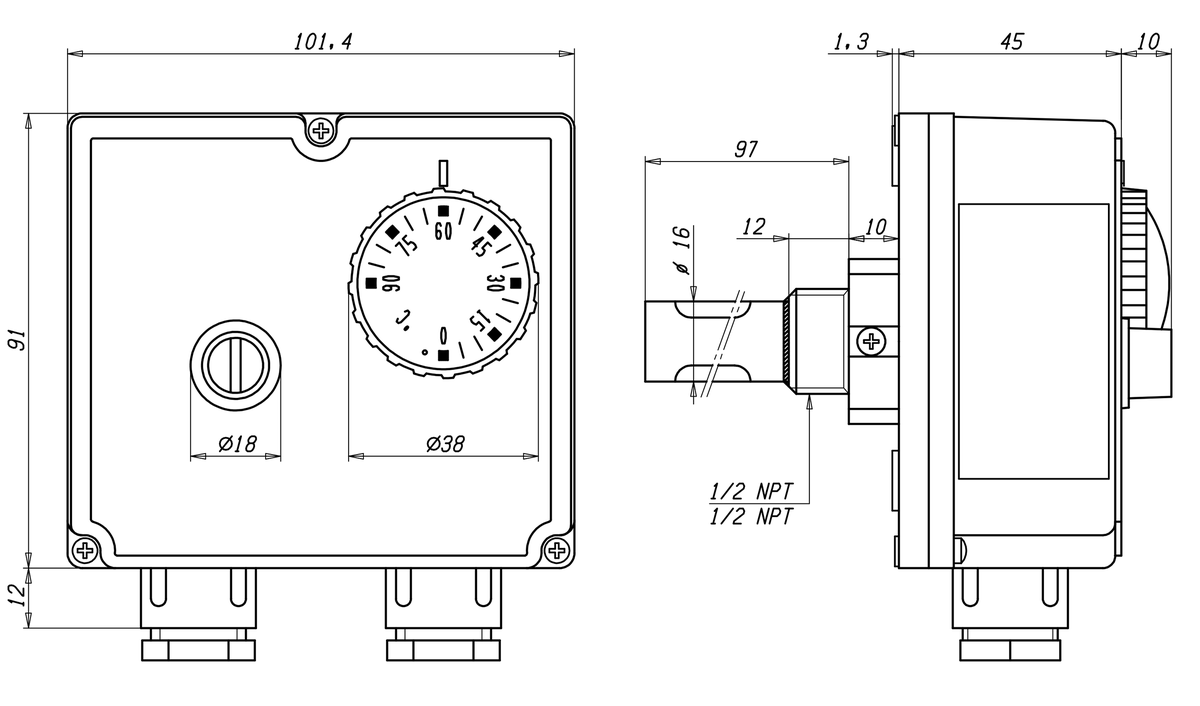

GDT/8RS, Ausführung TRT/STB

Schaltschema
