Gehäuse-Anlegethermostate GAT

AFRISO Gehäuse-Anlegethermostat GAT/7HC 0/60C VOR 75590 75600 object_image_93048imagemain_de

AFRISO Gehäuse-Anlegethermostat GAT/7RC 0/60C VOR 75620 75630

AFRISO Gehäuse-Anlegethermostat GAT/7HC 0/60C SAL 75590

AFRISO Gehäuse-Anlegethermostat GAT/7HC 0/90C SAL 75600

AFRISO Gehäuse-Anlegethermostat GAT/7RC 0/60C SAL 75620 75630

AFRISO Gehäuse-Anlegethermostat GAT/7HC 0/60C SAR 75590 75600

AFRISO Gehäuse-Anlegethermostat GAT/7HC 0/60C BEF 75590 75600

AFRISO Gehäuse-Anlegethermostat GAT/7RC 0/60C BEF 75620 75630

Datenblatt Gehäuse-Anlegethermostate GAT

Benefits

Mechanischer Temperaturregler
Ideal für Fußbodenheizungen
Temperaturbegrenzung an Rohrleitungen
Einfache Montage mit Spannband

Anwendung

Anlegethermostat zur Spannbandbefestigung an Rohren von 16 bis 100 mm Durchmesser. Die Ausführung mit Innen-Verstellung und Temperaturregelbereich bis 60 °C ist besonders geeignet für den Einsatz bei Fußbodenheizungen.

Ausführungen

	Verstellung	Arbeitsbereich	Art.-Nr.
Gehäuse-Anlegethermostat GAT/7HC	Innenliegend	20/60 °C	67402X
Gehäuse-Anlegethermostat GAT/7HC	Innenliegend	20/90 °C	67403X
Gehäuse-Anlegethermostat GAT/7RC	Außenliegend	20/60 °C	67400X
Gehäuse-Anlegethermostat GAT/7RC	Außenliegend	20/90 °C	67401X

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format	Sprache	Download / Link
Datenblatt Gehäuse-Anlegethermostate GAT	Datenblatt	PDF
Gehäuse-Anlegethermostate GAT	Konformitätserklärung	PDF

Beschreibung

Wesentliches Element der Anlegethermostate ist ein Bimetallstreifen (Verbund aus zwei Metallen mit unterschiedlichem Wärmeausdehnungskoeffizient). Bei Temperaturänderung biegt sich der Streifen, durch die dabei wirkende Kraft wird der elektrische Schaltvorgang ausgelöst.

Technische Daten

Typ

GAT

Arbeitsbereich

Siehe Bestelltabelle

Toleranz

+2 K/-8 K

Schaltdifferenz

∆T 8 ± 3 K

Einstellung

GAT/7HC:

Innenliegend

GAT/7RC:

Außenliegend

Fühlerelement

Bimetall

Temperatureinsatzbereich

Gehäuse:

Max. 85 °C

Gehäuse

Oberteil:

Kunststoff (PVC), grau (RAL 7035)

Grundplatte:

Stahl, verzinkt

Kabeleinführung

Kunststoff (PVC), schwarz
M20 x 1,5

Schutzart

IP 20 (EN 60529)

Elektrischer Schaltkontakt

Wechsler

Kontaktbelastung

NC:

AC 250 V, 16 (2,5) A

NO:

AC 250 V, 2,5 A

Technische Zeichnungen

GAT/7HC, Verstellung innenliegend

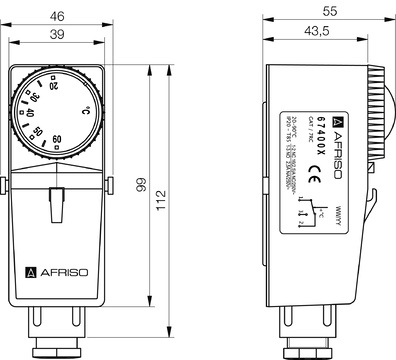

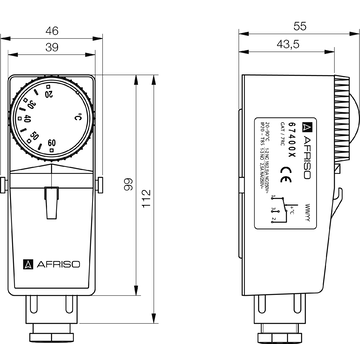

GAT/7RC, Verstellung außenliegend

Schaltschema
