Bimetall-Thermometer BiTh K mit Kunststoff-Schutzrohr

AFRISO Bimetall-Thermometer BiTh 50 K 0/60C 40mm 1/2 axial Kl.2 SAL 86740 object_image_57154imagemain_de AFRISO Bimetall-Thermometer BiTh 50 K 0/60C 40mm 1/2 axial Kl.2 SAL 86740 object_image_57154imagemain_de
Bimetall-Thermometer BiTh 50 K 0/60C 40mm 1/2 axial Kl.2
AFRISO Bimetall-Thermometer BiTh 50 K 0/60C 40mm 1/2 axial Kl.2 SAL 86740 object_image_57154imagemain_de
AFRISO Bimetall-Thermometer BiTh 50 K 0/60C 40mm 1/2 axial Kl.2 SAL 86740 object_image_57154imagemain_de
Datenblatt Bimetall-Thermometer BiTh K mit Kunststoff-Schutzrohr
AFRISO Datenblatt Bimetall-Thermometer BiTh K mit Kunststoff-Schutzrohr

Benefits

  • Anzeigebereich: 0/60 °C
  • Tauchrohr aus Kunststoff

Anwendung

Heizung, Sanitär, Verteilersysteme, Fußbodenheizungsverteiler

Ausführungen

Gehäuse-⌀ Anschluss Anschlusslage Anzeigebereich Schaftlänge Typ Art.-Nr. Merken
50 mm Schutzrohr Axial 0/60 °C 40 mm BiTh 50 K 63749

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Bimetall-Thermometer BiTh K mit Kunststoff-Schutzrohr Datenblatt PDF
AFRISO Datenblatt Bimetall-Thermometer BiTh K mit Kunststoff-Schutzrohr
Nenngröße
50
Messelement
Bimetallwendel
Genauigkeitsklasse
2 (EN 13190)
Anzeigebereiche °C
0/60
Verwendungsbereich
Skalenendwert
Betriebsdruck am Schutzrohr
Max. 6 bar

Standardausführung

Anschluss
Tauchrohr:
Kunststoff, ∅ 9 mm
Schutzrohr:
G½B, Kunststoff, ∅ 14 mm, abnehmbar
Anschlusslage
Axial
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, weiß
Sichtscheibe
Kunststoff, eingeclipst
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

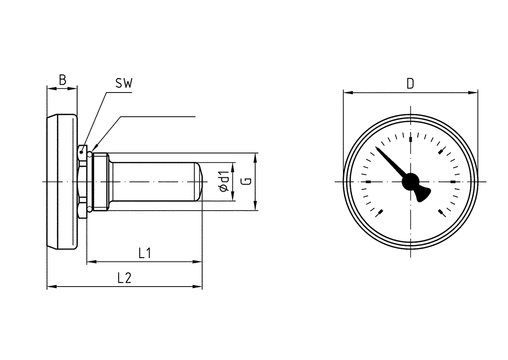

Anschluss axial zentrisch, NG 50
AFRISO
Anschluss axial zentrisch, NG 50
AFRISO
Maße (mm):
NG B D d1 G L1 L2 SW
50 11 49 14 G½B 42 56,5 24
