Grenzwertgeber GWG 23-Wa für Außenbehälter

AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm 78400 78410 78420 object_image_65473imagemain_de AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm 78400 78410 78420 object_image_65473imagemain_de

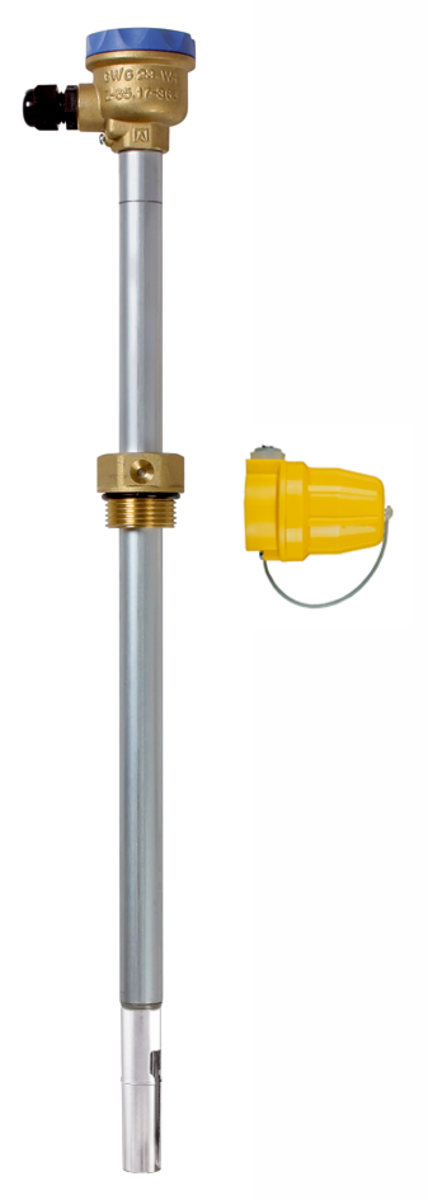

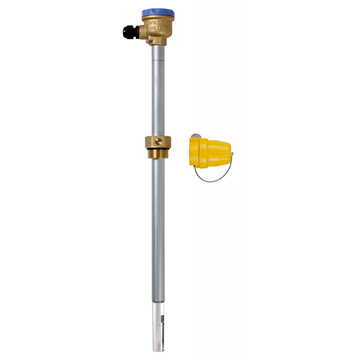

Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm 78400 78410 78420 object_image_65473imagemain_de
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420 AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420
Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420 <div class="gallery-information"> <b>Legende:</b> <ol> <li>85 mm</li> <li>Baulänge</li> <li>G1</li> </ol> </div>
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420 AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420
Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm 78400 78410 78420 object_image_65473imagemain_de
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420
AFRISO Grenzwertgeber GWG 23-Wa 400 gelbe Armatur, Sonde 400mm SAR 78400 78410 78420
Datenblatt Grenzwertgeber GWG 23-Wa für Außenbehälter
AFRISO Datenblatt Grenzwertgeber GWG 23-Wa für Außenbehälter

Benefits

  • Armatur für Wandmontage
  • Für Heizöl, Dieselkraftstoff, Bioheizöl/-diesel
  • Gelbe Armatur mit Ex-Zulassung (EU-Baumusterprüfung, Zone 0)
  • Variable Höheneinstellung
  • Geeignet für den Einsatz in hochwassergefährdeten Gebieten
  • Gelbe Armatur mit hochwertiger Edelstahlschutzhülse
  • Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME
  • Green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden
  • Druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten

Anwendung

Bestandteil einer Steuerkette für Abfüllsicherungen. Der Grenzwertgeber verhindert das Überfüllen von Behältern. Für Tanks nach EN 12285-1, 12285-2, DIN 6618, 6619, 6623, 6624, 6608, 4119 und Behälter nach DIN 6620 und DIN 6625 oder für gleichwertige Tanks, deren Durchmesser und Rauminhalt der Bauform nach EN 12285-1 entsprechen. Geeignet für die Medien Heizöl (DIN 51603-1), Dieselkraftstoff (EN 590), flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME (EN 14214). Auch geeignet beim Einsatz der neuen paraffinischen Brennstoffe HVO und GTL als Beimischung bis zu 100 % oder von Ottokraftstoffen unter bestimmten Bedingungen.

Weitere Informationen siehe Betriebsanleitung.

Ausführungen

Armatur Sondenlänge Art.-Nr. Merken
GWG 23-Wa 400 Gelb 400 mm 46130
GWG 23-Wa 700 Gelb 700 mm 46131
GWG 23-Wa Sonderlänge Gelb Max. 3.000 mm 46133

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Grenzwertgeber GWG 23-Wa für Außenbehälter Datenblatt PDF
AFRISO Datenblatt Grenzwertgeber GWG 23-Wa für Außenbehälter
Grenzwertgeber GWG 23 Betriebsanleitung PDF
AFRISO Grenzwertgeber GWG 23
Beständigkeit Ölkomponenten Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
AFRISO Beständigkeit Ölkomponenten
Funktionsprüfung Grenzwertgeber GWG Prüfprotokoll PDF
AFRISO Funktionsprüfung Grenzwertgeber GWG
Grenzwertgeber GWG 23 Ex Konformitätserklärung PDF
AFRISO Grenzwertgeber GWG 23 Ex
Grenzwertgeber GWG 12, Grenzwertgeber GWG 23 Konformitätserklärung PDF
AFRISO Grenzwertgeber GWG 12, Grenzwertgeber GWG 23

Grenzwertgeber auf Kaltleiterbasis, bestehend aus höhenverstellbarer Sonde, Einschraubkörper, Kabelanschlussdose am oberen Rohrende und Armatur für Wandmontage. Druck- und vakuumdicht. Druckwasserdicht bis 10 m Wassersäule.

Bei Sonderlängen müssen ggf. zusätzliche Frachtkosten berechnet werden (Sperrgut).

Sondenlänge
400 mm, 700 mm, max. 3.000 mm
Prozessanschluss
Einschraubkörper G1
Temperatureinsatzbereich
Medium:
-25/+50 °C
Umgebung:
-25/+60 °C
Betriebsdruck im Tank
Drucklos
Material
Anschlussdose:
Messing/Kunststoff
GWG-Armatur:
Kunststoff
Sondenrohr:
Stahl, verzinkt
Einschraubkörper:
Messing
Kaltleiter:
Glasgekapselt
GWG-Hülse:
Edelstahl
Verwendbarkeitsnachweis
CE-Kennzeichnung nach EU-BauPVO 305/2011, EU 574/2014, EN 13616:2004
GWG mit gelber Armatur:
Ex II 1G Ex ia IIB T3 Ga
Ex II 1/2G Ex ia IIB T3 Ga/Gb
