Magnetschlammabscheider ADS 160

AFRISO Wärmedämmung passend zu Magnetschlammabscheider ADS 160 VOR 7300

AFRISO Magnetschlammabscheider ADS 160 ANW 93320

AFRISO Magnetschlammabscheider ADS 160 ILL 93320

AFRISO Magnetschlammabscheider ADS 160 BEF 93320

Datenblatt Magnetschlammabscheider ADS 160

Benefits

Effektive Partikelabscheidung mittels drei Filtrationsstufen
Verlängert die Lebensdauer der Anlage und sichert die optimale Anlageneffizienz
Einfache Bedienung und Reinigung
Flexible Montage waagerecht, horizontal oder diagonal
EPP-Wärmedämmung optional

Anwendung

Zur kontinuierlichen Entfernung von festen Verunreinigungen aus Heizungsanlagen, welche andere Systemkomponenten (Wärmetauscher, Verflüssiger, Ventile, Pumpen usw.) beschädigen können. Der Schlammabscheider sorgt für sauberes Wasser, störungsfreien Betrieb, eine bessere und schnellere Wärmeübertragung und somit auch für eine Brennstoff- und Emissionsreduktion. Geeignet für Warmwasser-Heizungsanlagen, Fußbodenheizungen oder sonstige Anlagenteile mit Wasser-Glykol-Mischungen. Rost, Kalkpartikel, Kalzium, Magnesium, Oxide, Karbonate, Schlamm und größere Partikel wie Metallspäne oder Bauschmutz werden aus dem Kreislauf ohne den Einsatz von Chemikalien herausgetrennt. Der Einbau erfolgt idealerweise im Rücklauf vor dem Wärmeerzeuger.

Ausführungen

	Art.-Nr.	Merken
Magnetschlammabscheider ADS 160	40920
Wärmedämmung zu ADS 160	40922

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format	Sprache	Download / Link
Datenblatt Magnetschlammabscheider ADS 160	Datenblatt	PDF
Magnetschlammabscheider ADS	Produktinformation	PDF

Beschreibung

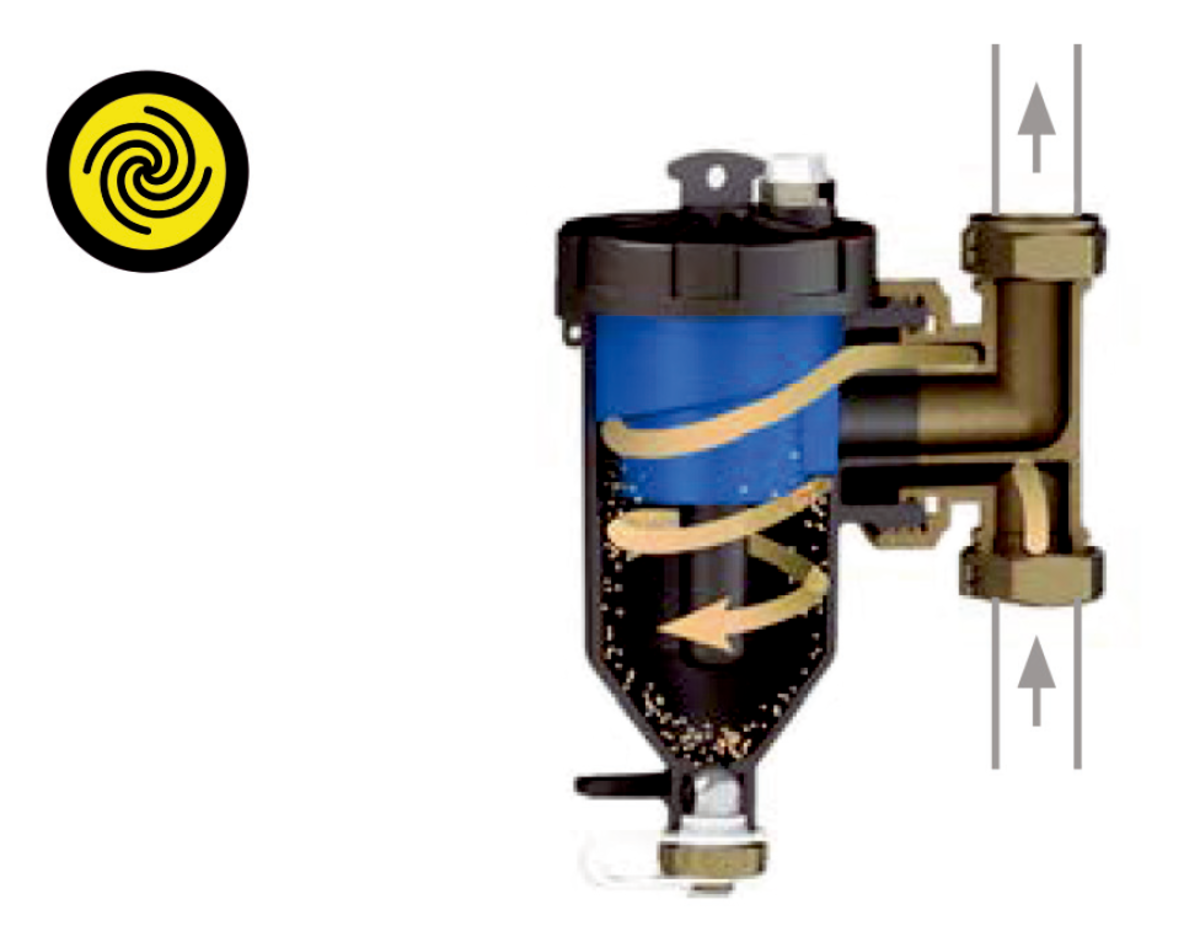

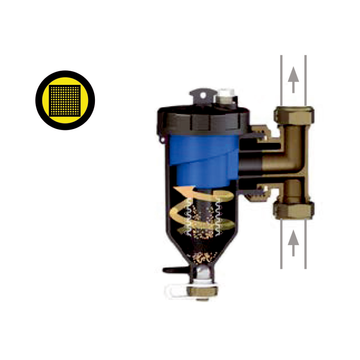

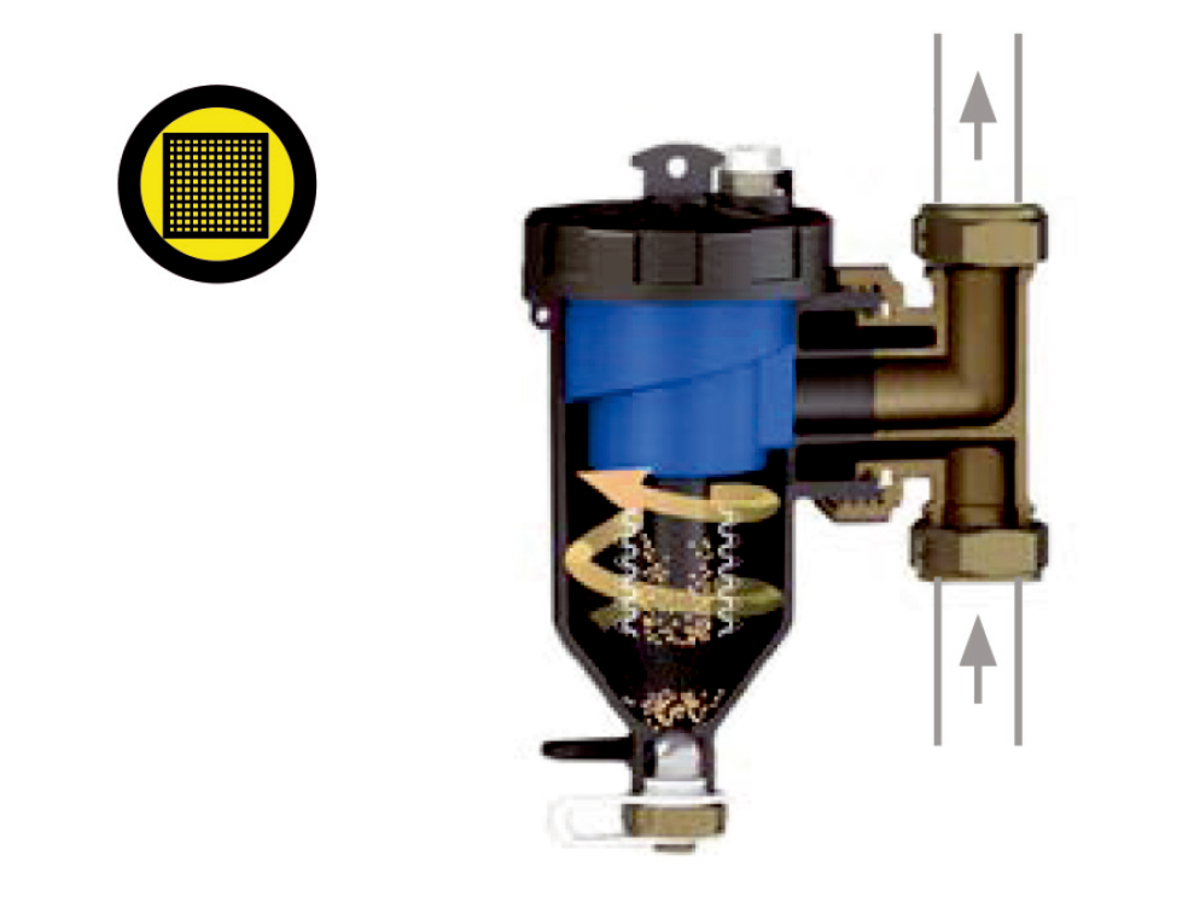

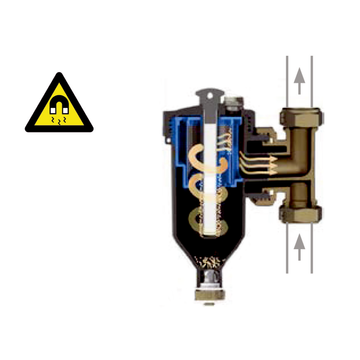

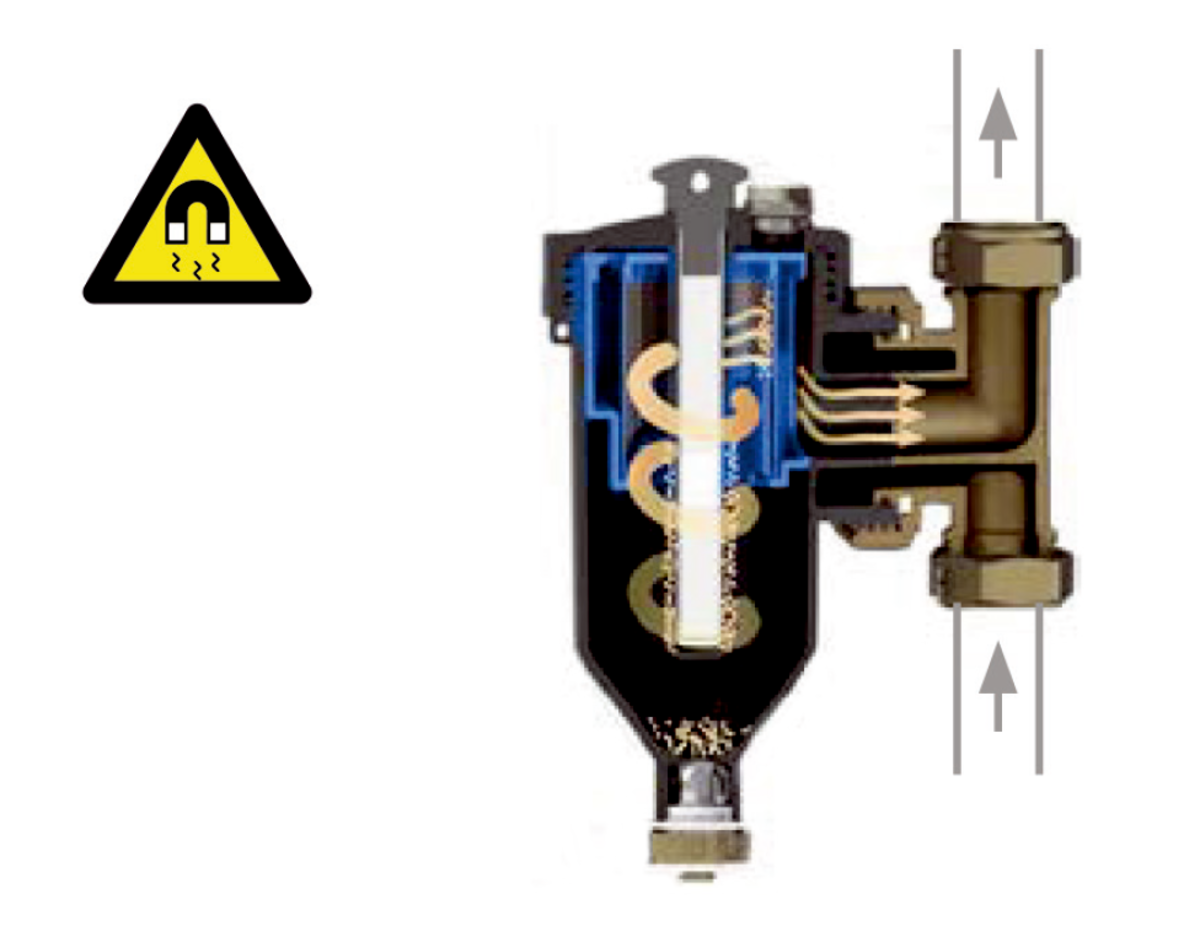

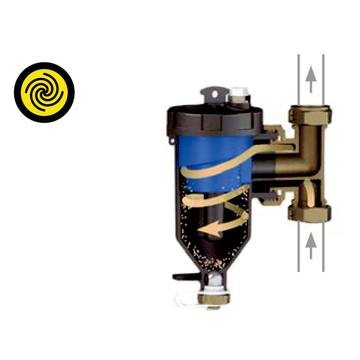

Kompakter Schlammabscheider mit Ablasshahn, Magnetiteinsatz und optionaler formschlüssiger Wärmedämmung. Das Systemwasser wird beim Einströmen in den Abscheider in eine Drallbewegung versetzt. Dadurch folgt das Medium einer zyklonförmigen Bewegung, wodurch sich Verunreinigungen abscheiden und im unteren Teil des ADS 160 absetzen. Metallische Partikel werden dort von einem starken Magnet angezogen. Andere nichtmetallischen Partikel werden vom 500-µm-Edelstahlsieb zurückgehalten. Über den Ablasshahn lassen sich die gesammelten Verunreinigungen einfach entfernen. Im Deckel befindet sich ein Handentlüfter, welcher optional gegen den automatischen Schnellentlüfter Kunststoff G½ ausgetauscht werden kann. Mit Hilfe des Montagewerkzeuges kann der Schlammabscheider für eine intensive Reinigung einfach zerlegt werden. Zudem befinden sich ein weiteres Edelstahlsieb mit größerer Maschen weite, eine Plombe zur Sicherung des Magneten und Ersatz-O-Ringe im Zubehör.

Technische Daten

Werkstoff

Gehäuse:

Kunststoff (PA66 GF 30)

Anschlussteile:

Messing

Filtersieb:

Edelstahl

Betriebsdruck

Bei max. 50 °C:

6 bar

Bei max. 90 °C:

3 bar

Kvs-Wert

6,9 m³/h

Durchfluss

Max. 2,1 m³/h

Temperatureinsatzbereich

Umgebung:

0/90 °C

Fassungsvermögen

400 ml

Anschlüsse

System:

G1 IG

Entlüfter:

G½ IG

Filtersieb

Maschenweite:

500 μm (vormontiert)
800 μm (Zubehör)

Magneteinsatz

Neodym 1,4 T

Einbaulage

Senkrecht, waagerecht oder diagonal

Lieferumfang

Magnetschlammabscheider mit 500 μm-Filtersieb
Filtersieb 800 μm
Montagewerkzeuge
Plombe
2 Ersatzdichtungen

Optionen

Andere Anschlussgewinde
