Datenblatt Luftabscheider G1½
AFRISO Datenblatt Luftabscheider G1½

Ausführungen

Art.-Nr. Merken
Luftabscheider G1½ 40682

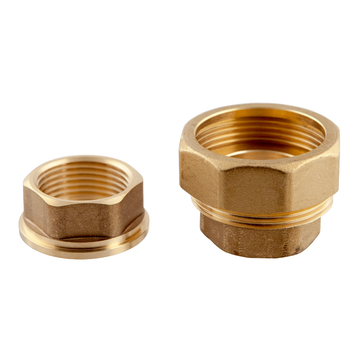

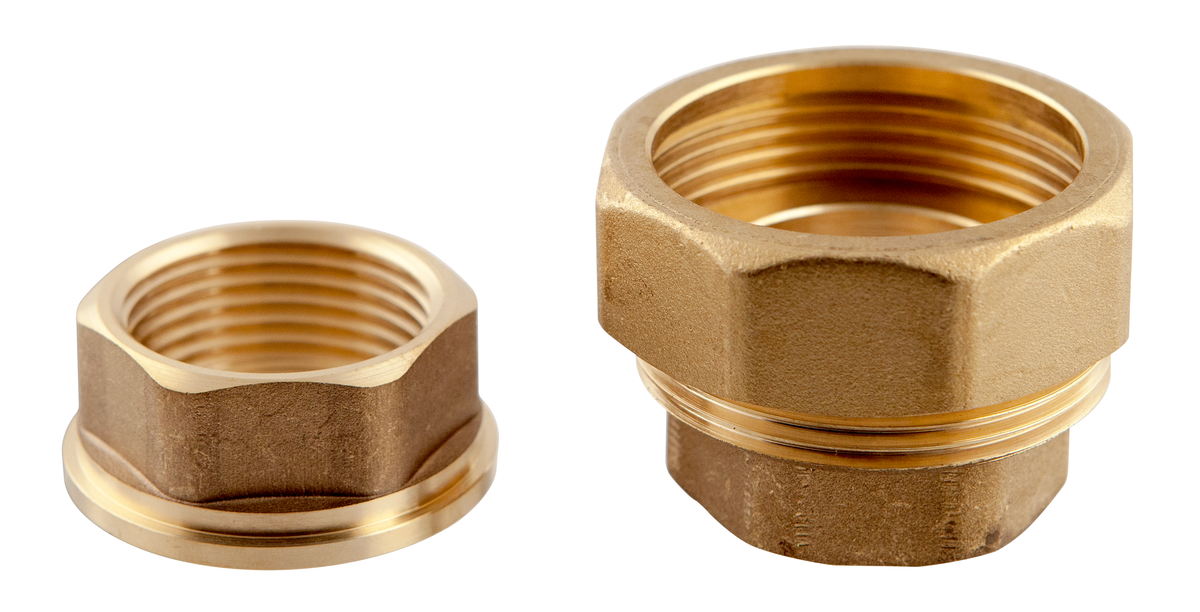

Reduzierverschraubungsset G¾i 40685
Reduzierverschraubungsset G1i 40684

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Luftabscheider G1½ Datenblatt PDF
AFRISO Datenblatt Luftabscheider G1½
Luftabscheider Betriebsanleitung PDF
AFRISO Luftabscheider

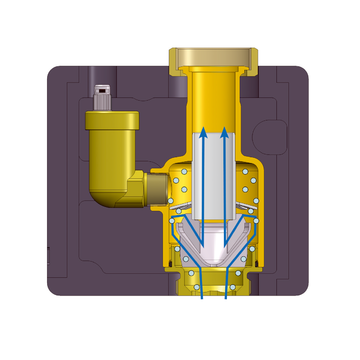

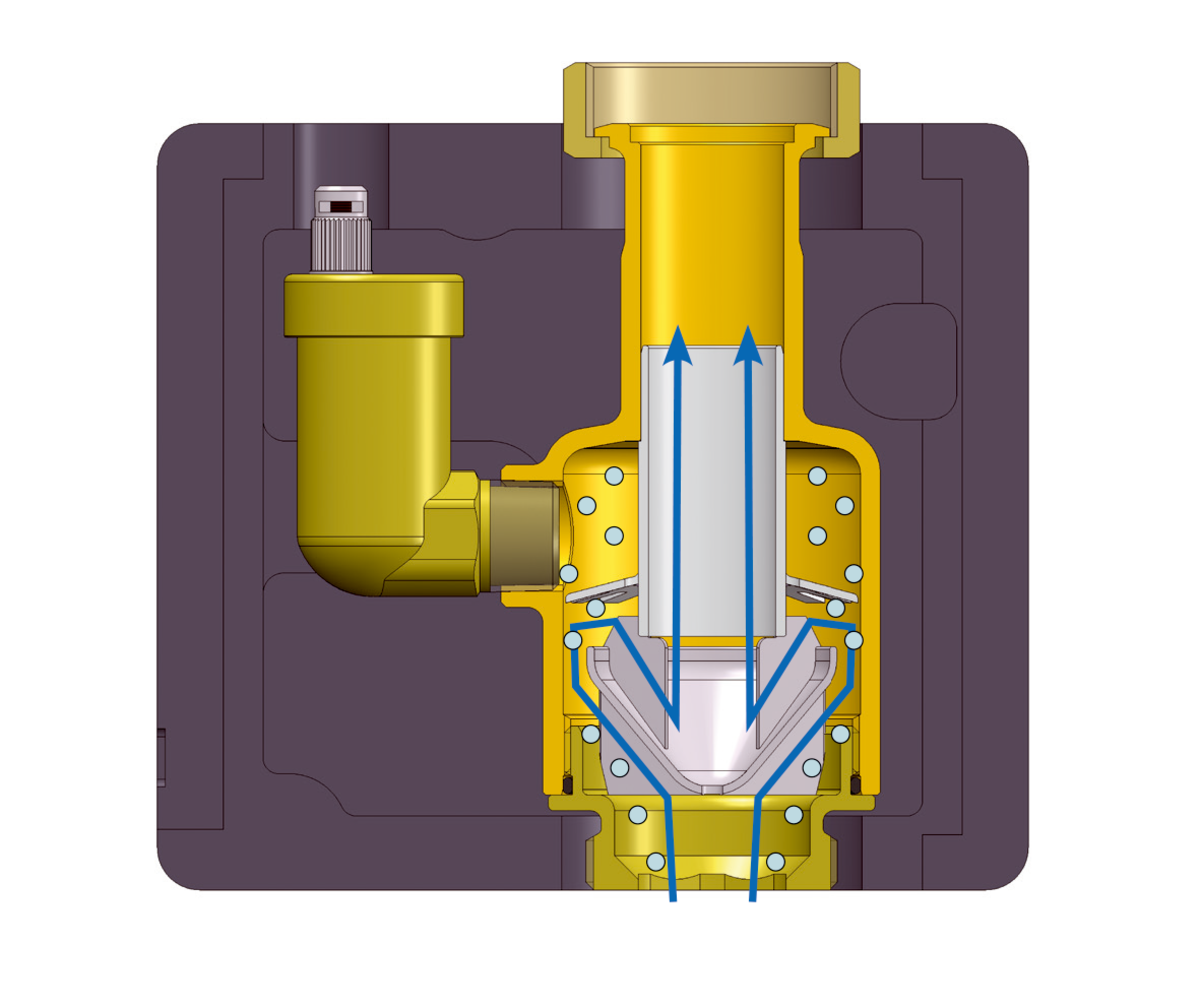

Kompakter Luftabscheider mit integriertem Schnellentlüfter in formschlüssiger Isolation. Das neuartige Funktionsprinzip mit zwei Abscheidekammern sorgt für eine Verringerung der Strömungsgeschwindigkeit und schafft somit optimale Bedingungen für eine effektive Trennung von Luft und Wasser. Je geringer die Strömungsgeschwindigkeit im Abscheider, desto besser lösen sich die Luftblasen aufgrund des Dichteunterschiedes vom Wasser. Die Luftblasen steigen auf, sammeln sich in einer beruhigten Zone im oberen Bereich und werden automatisch über den Schnellentlüfter abgeschieden, ohne Wasser mitzureißen. Der Schnellentlüfter ist mit Aquastop zur Vermeidung von Wasseraustritt ausgestattet. Der Luftabscheider kann sowohl im Vorlauf (bevorzugt) als auch im Rücklauf eingebaut werden. Für Sanierungen oder den nachträglichen Einbau in bestehende Leitungen sind Reduzierverschraubungen auf G1 IG und G¾ IG verfügbar.
Gehäuse
Messing
Wärmedämmung
Polypropylen EPP
Betriebsdruck
Max. 10 bar
Temperatureinsatzbereich
Medium:
Max. 95 °C
Anschlüsse
Oben:
G1½ IG (Überwurfmutter)
Unten:
G1½ AG
Einbaulage
Senkrecht
