Datenblatt Heizungspumpengruppe PrimoTherm® 180-1 DN 25
AFRISO Datenblatt Heizungspumpengruppe PrimoTherm® 180-1 DN 25

Ausführungen

Pumpe Art.-Nr. Merken
Heizungspumpengruppe PrimoTherm® 180-1 DN 25 Ohne Umwälzpumpe 77643
Heizungspumpengruppe PrimoTherm® 180-1 DN 25 GP Grundfos UPM3 HYBRID 25-70/180 77645
Heizungspumpengruppe PrimoTherm® 180-1 DN 25 WP Wilo Para RS 25–180/6 77507

Blaue Art.-Nr. = Lagerware

Art.-Nr. Merken
Anschlussset G1½i x G1i 77612
Anschlussset G1½a x G1a 77613
3-Wege-Mischer ARV 325 KVS Vario mit T-Stück 77589

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Heizungspumpengruppe PrimoTherm® 180-1 DN 25 Datenblatt PDF
AFRISO Datenblatt Heizungspumpengruppe PrimoTherm® 180-1 DN 25
Heizungspumpengruppe PrimoTherm® K 180-1 DN 25, K 180-2 DN 25 Betriebsanleitung PDF
AFRISO Heizungspumpengruppe PrimoTherm® K 180-1 DN 25, K 180-2 DN 25
Belparts Sensorik Ausrüstung für Heizung, Heizraum und Kamin PDF
AFRISO Belparts Sensorik

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssiger Isolation und Wandbefestigung.

Der Pumpenstrang (Vorlauf/warm) besteht aus:

Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)

Kugelhahn unterhalb der Pumpe

Längenausgleichsrohr mit Anschlussverschraubung

Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)

Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.

Der Rücklaufstrang besteht aus:

Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)

Längenausgleichsrohr (Pumpe/Mischer) mit Anschlussverschraubung

Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)

Achsabstand
125 mm
Systemanschlüsse
Kessel:
G1½ AG
Heizkreis:
G1 IG
Temperatureinsatzbereich
Medium:
Max. 110 °C
Anlagendruck
Max. 10 bar
Nenngröße
DN 25
Kvs-Wert
4,8 m³/h
Isolation
Polypropylen EPP
Maße
B x H x T:
250 x 475 x 152 mm
Umwälzpumpe
Ohne Umwälzpumpe
Grundfos UPM3 HYBRID 25-70/180
Wilo Para RS 25–180/6
Baulänge
180 mm
Schutzart
IP 44 (EN 60529)
Versorgungsspannung
AC 230 V, 50 Hz
Energieeffizienzklasse
A
Leistungsaufnahme
Grundfos UPM3 HYBRID 25-70/180:
2 – 52 W
Wilo Para RS 25–180/6:
3 – 43 W
Förderhöhe
Grundfos UPM3 HYBRID 25-70/180:
7 m
Wilo Para RS 25–180/6:
6,7 m
Fördermenge
Grundfos UPM3 HYBRID 25-70/180:
Max. 3,6 m³/h
Wilo Para RS 25–180/6:
Max. 3,2 m³/h
Betriebsarten/Einstellungen
Grundfos UPM3 HYBRID 25-70/180:
PWM-A (4),
PWM-C (4),
konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
Wilo Para RS 25–180/6:
Konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
Optionen
  • Mischer und Stellmotor, nachrüstbar
  • Andere Umwälzpumpen

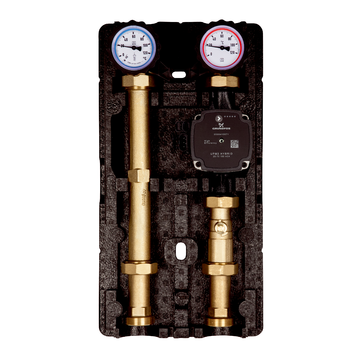

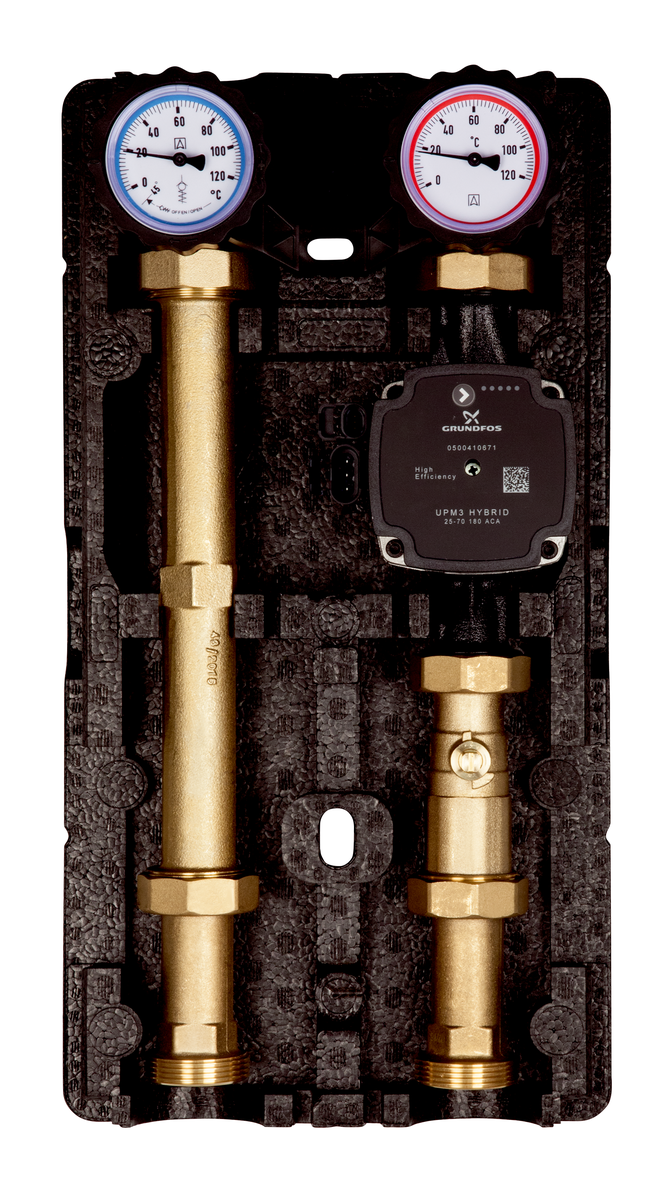

PrimoTherm® 180-1 mit Grundfos-Pumpe
PrimoTherm® 180-1 mit Grundfos-Pumpe
AFRISO

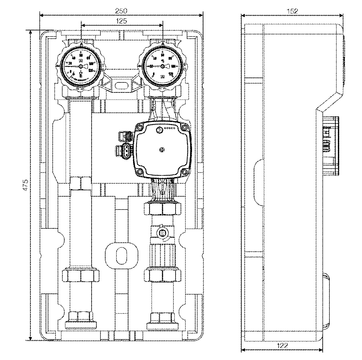

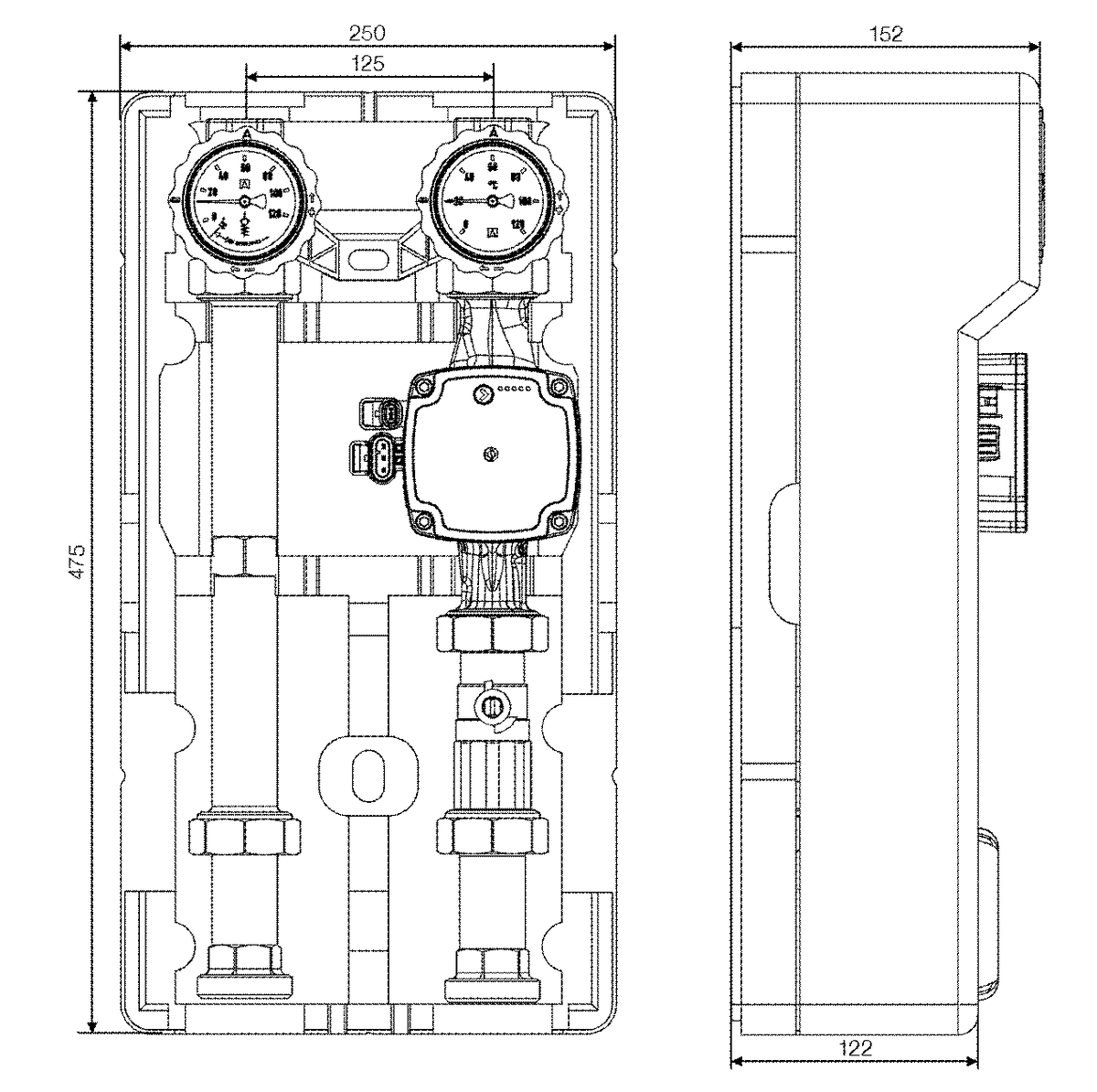

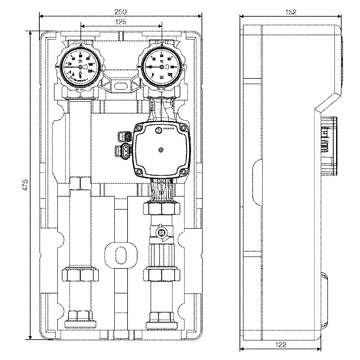

Maße (in mm)
