Durchflussmesser DFM 20-2M

AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min SAR 70290 70320 object_image_56850imagemain_de AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min SAR 70290 70320 object_image_56850imagemain_de
Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min SAR 70290 70320 object_image_56850imagemain_de
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 20-70 Liter/min SAR 70300 70330 AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 20-70 Liter/min SAR 70300 70330
Durchflussmesser DFM 20-2M G1 AG x G1 AG, 20-70 Liter/min
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 20-70 Liter/min SAR 70300 70330
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min BEF 70290 70300 AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min BEF 70290 70300
Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min BEF 70290 70300
AFRISO Durchflussmesser DFM 20-2M G1 1/4 AG x G1 1/4 AG, 5-42 Liter/min BEF 70320 70330 AFRISO Durchflussmesser DFM 20-2M G1 1/4 AG x G1 1/4 AG, 5-42 Liter/min BEF 70320 70330
Durchflussmesser DFM 20-2M G1 1/4 AG x G1 1/4 AG, 5-42 Liter/min
AFRISO Durchflussmesser DFM 20-2M G1 1/4 AG x G1 1/4 AG, 5-42 Liter/min BEF 70320 70330
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min SAR 70290 70320 object_image_56850imagemain_de
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 20-70 Liter/min SAR 70300 70330
AFRISO Durchflussmesser DFM 20-2M G1 AG x G1 AG, 5-42 Liter/min BEF 70290 70300
AFRISO Durchflussmesser DFM 20-2M G1 1/4 AG x G1 1/4 AG, 5-42 Liter/min BEF 70320 70330
Datenblatt Durchflussmesser DFM 20-2M
AFRISO Datenblatt Durchflussmesser DFM 20-2M

Benefits

  • Integrierter Kugelhahn zum Einstellen und Absperren
  • Direkte Anzeige des Durchflusses in l/min
  • Einregulieren ohne Diagramm, Tabelle oder Messgerät
  • Lieferbar mit vielen Anschlussvarianten

Anwendung

Zum hydraulischen Abgleich und zur Durchflusskontrolle in Heiz-/Kühlsystemen, Klima- und Solaranlagen sowie in der Geothermie. DFM ermöglicht ein einfaches Einregulieren der Anlage oder Anlagenteile ohne Diagramme, Tabellen oder Messgeräte. Geeignet für Heiz- und Kühlwasser sowie für Wassergemische mit handelsüblichen Korrosions- und Frostschutzzusätzen.

Ausführungen

Nennweite Messbereich Kvs-Wert Art.-Nr. Merken
DFM 20-2M DN 20 5 – 42 l/min 9,7 m³/h 80978
DFM 20-2M DN 20 20 – 70 l/min 12,9 m³/h 80983

Blaue Art.-Nr. = Lagerware

Nennweite Messbereich Kvs-Wert Art.-Nr. Merken
DFM 20-2M DN 20 5 – 42 l/min 9,7 m³/h 80979
DFM 20-2M DN 20 20 – 70 l/min 12,9 m³/h 80984

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Durchflussmesser DFM 20-2M Datenblatt PDF
AFRISO Datenblatt Durchflussmesser DFM 20-2M
Durchflussmesser DFM Betriebsanleitung PDF
AFRISO Durchflussmesser DFM
Kompakter Durchflussmesser mit Anzeigeskala und Kugelhahn zur Absperrung und Einregulierung. Der Einbau in Leitungen kann waagerecht, schräg oder senkrecht erfolgen. Die Einregulierung ist mittels Schraubendreher an der Einstellschraube vorzunehmen. Die Ablesemarke entspricht der Unterkante des Schwimmerkörpers. Hydraulisch korrekt abgeglichene Anlagen sorgen für eine optimale Energieverteilung und den wirtschaftlichen Betrieb der Anlage nach der gesetzlichen Energieeinsparverordnung.
Temperatureinsatzbereich
Max. 120 °C, kurzzeitig 160 °C
Betriebsdruck
Max. 10 bar
Messprinzip
Schwebekörper mit Gegenfeder
Messbereich
Siehe Bestelltabelle
Nennweite
DN 20
Gehäuse
Messing
Anschluss
G1 AG x G1 AG
G1¼ AG x G1¼ AG
Einbaulage
Waagerecht, schräg oder senkrecht
Optionen
  • Andere Nennweiten
  • Andere Anschlüsse
  • Andere Messbereiche
DFM 20-2M, G1 x G1
AFRISO
DFM 20-2M, G1 x G1
AFRISO
Maße (in mm)

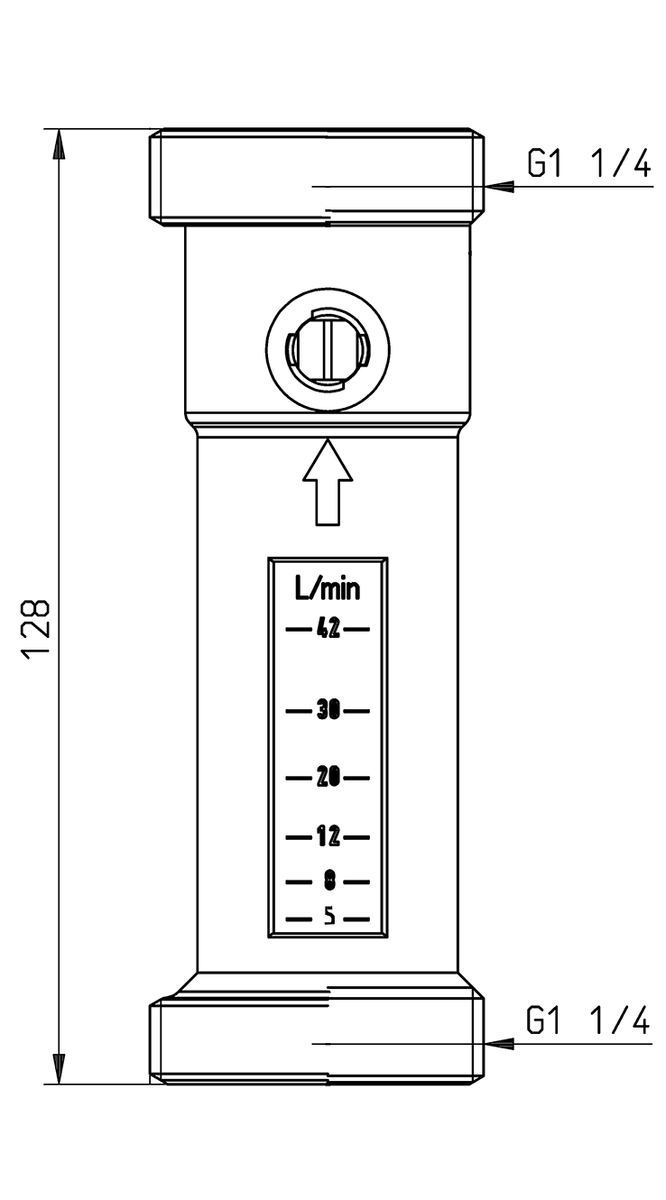

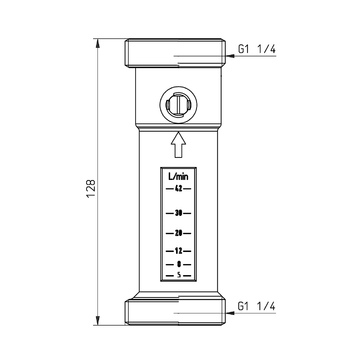

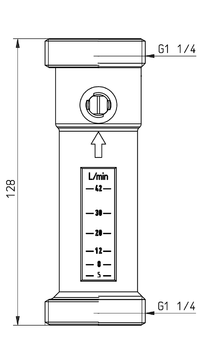

DFM 20-2M, G1¼ x G1¼
AFRISO
DFM 20-2M, G1¼ x G1¼
AFRISO
Maße (in mm)
