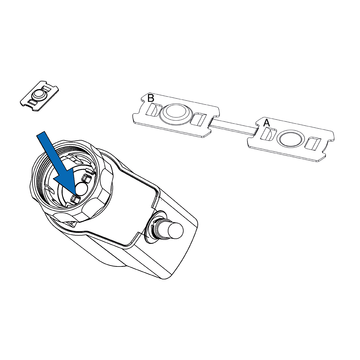

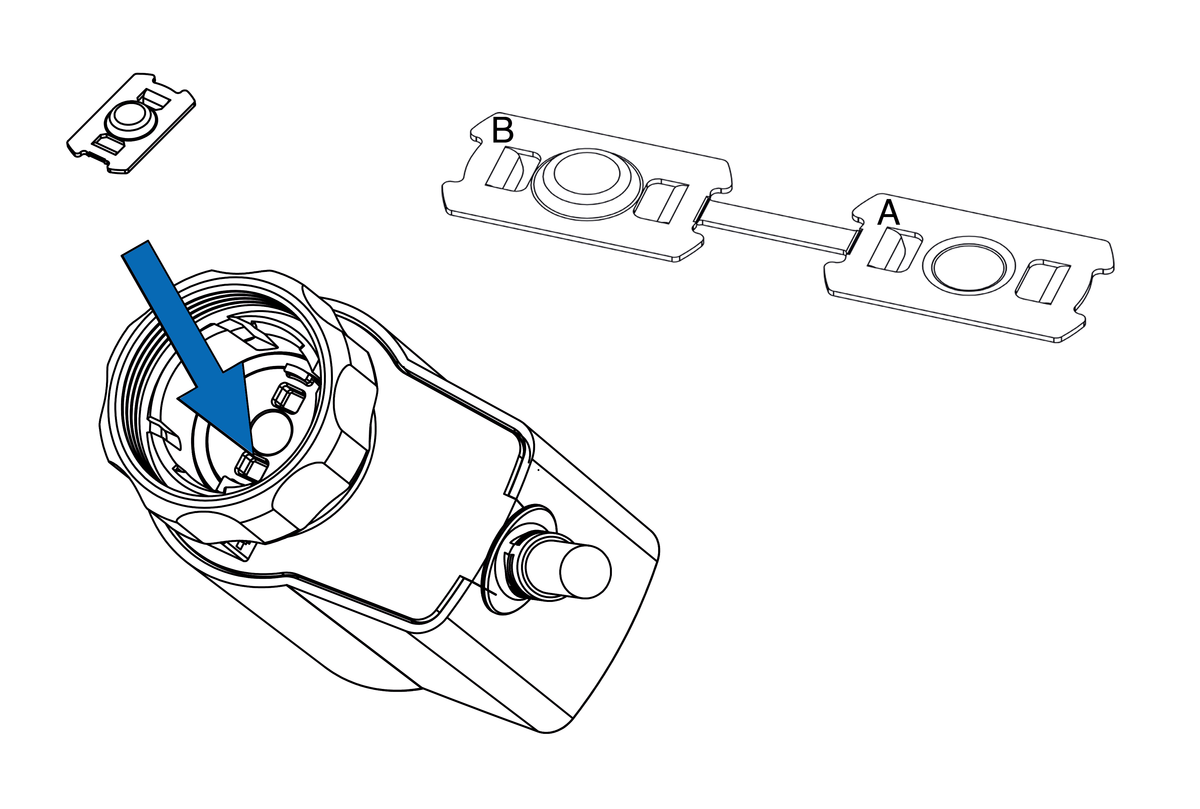

Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070 <div class="gallery-information"> <p> <strong>Aktivierung Re-Open-Funktion</strong> </p> <b>Legende:</b> <ol> <li>Druckhülse anheben - Federbügel in Pfeilrichtung einschieben</li> <li>Druckhülse entlasten - Federbügel wird eingespannt</li> </ol> </div>
Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070 Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V
Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V BEF 9060 9070 Thermischer Stellantrieb TSA 13 FO AC230V BEF 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V
Thermischer Stellantrieb TSA 13 FO AC230V BEF 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V VOR 9060 9070 object_image_99110imagemain_de
Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V ANW 9060 9070
Thermischer Stellantrieb TSA 13 FO AC230V BEF 9060 9070
Datenblatt Thermischer Stellantrieb TSA 13 FO
AFRISO Datenblatt Thermischer Stellantrieb TSA 13 FO

Ausführungen

Art.-Nr. Merken
Thermischer Stellantrieb TSA 13 FO AC 230 V 79300
Thermischer Stellantrieb TSA 13 FO AC/DC 24 V 79301

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Thermischer Stellantrieb TSA 13 FO Datenblatt PDF
AFRISO Datenblatt Thermischer Stellantrieb TSA 13 FO
Elektrothermischer Stellantrieb mit First- und Re-Open-Funktion, Stellungsanzeige, Endschalter, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Ventiloberteil. TSA 13 eignet sich, um über den integrierten Endschalter die Pumpe abzuschalten, wenn alle Hubventile geschlossen sind. Ausführung stromlos geschlossen, wahlweise als 24 V- oder 230 V-Version. Montageposition beliebig.
Funktionen
First-Open- und Re-Open-Funktion (einstellbar über „Federbügel Re-Open“)
Betriebsart
Stromlos geschlossen (NC)
Auslieferungszustand: Werkseitig geöffnet
Regelhub
4,5 mm
Öffnungszeit
AC 230 V:
3,5 min
AC/DC 24 V:
4,5 min
Schließmaß
10,8 mm
Stellkraft
110 N
Anschluss
Überwurfmutter M30 x 1,5 mm
Schaltausgang:
1 potenzialfreier Schließer
Gehäuse
Kunststoff PA 6, schwer entflammbar
Schutzart:
IP 54 (EN 60730-1)
Haube:
Weiß
Hubanzeige:
Gelb
Logo:
Kundenspezifisch
Kabel
4 x 0,75 mm<sup>2</sup>, weiß, H05
Länge 1 m
Temperatureinsatzbereich
Betrieb:
Max. 100 °C (am Ventil)
Umgebung:
0/50 °C
Lagerung:
-25/+70 °C
Relative Luftfeuchte:
< 85 % r.F., nicht kondensierend
Versorgungsspannung
AC 230 V oder AC/DC 24 V
Leistungsaufnahme im Dauerbetrieb
AC 230 V:
1,7 W
AC/DC 24 V:
1,6 W
Einschaltleistung
AC 230 V:
34,5 W
AC/DC 24 V:
4,8 W
Einschaltstrom
AC 230 V:
150 mA
AC/DC 24 V:
200 mA
Kontaktbelastung
AC 230 V, max. 6 (2) A
AC/DC 24 V, max. 6 (2) A
Schutzklasse
AC 230 V:
II (EN 60730-1)
AC/DC 24 V:
III (EN 60730-1)
Maße (H x B x T)
68 x 40 x 56 mm
Gewicht
165 g
Maße (in mm)
Maße (in mm)
