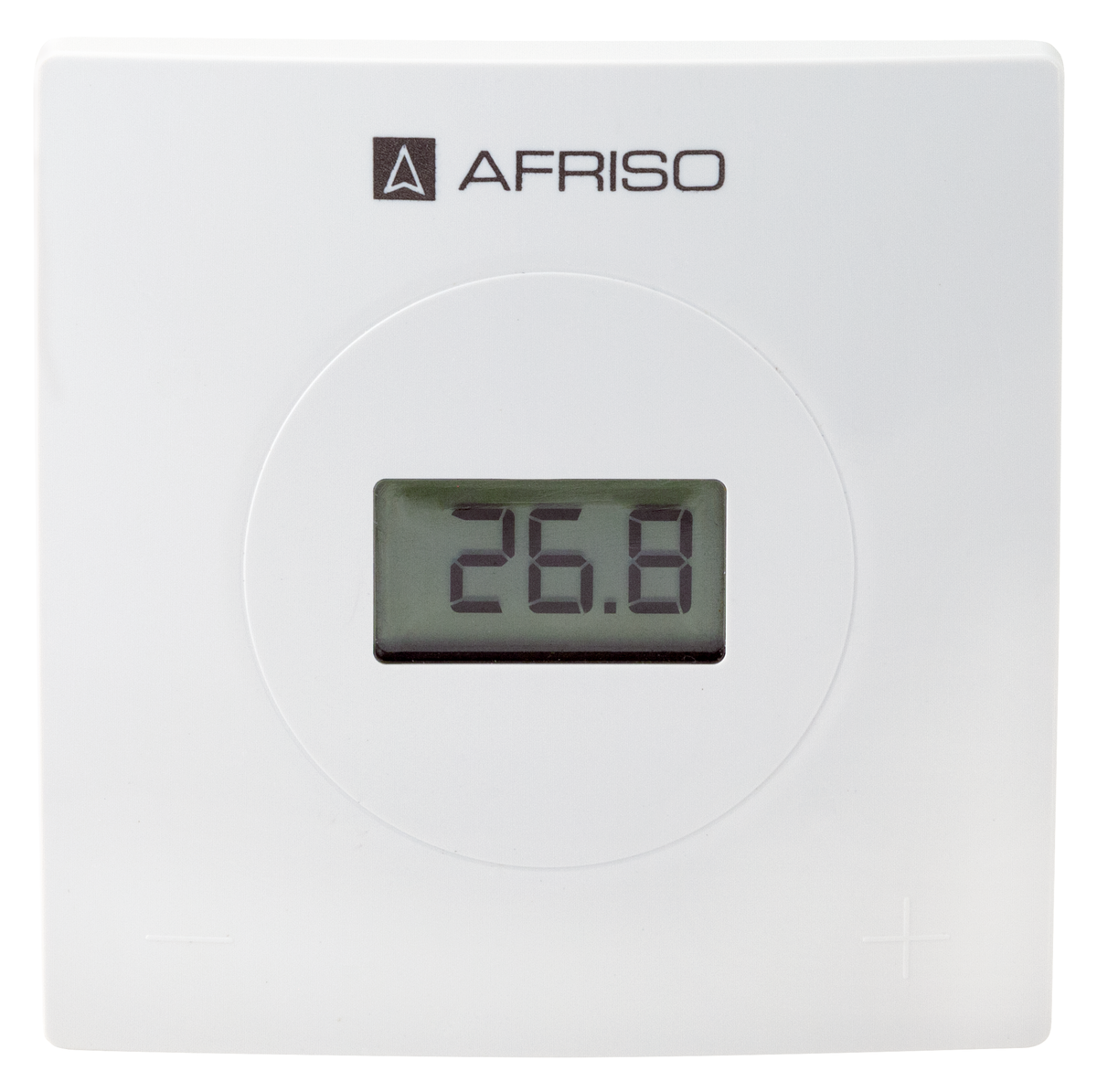

AFRISO Raumthermostat RT 01 D-BAT VOR 75460 75470 object_image_90442imagemain_de

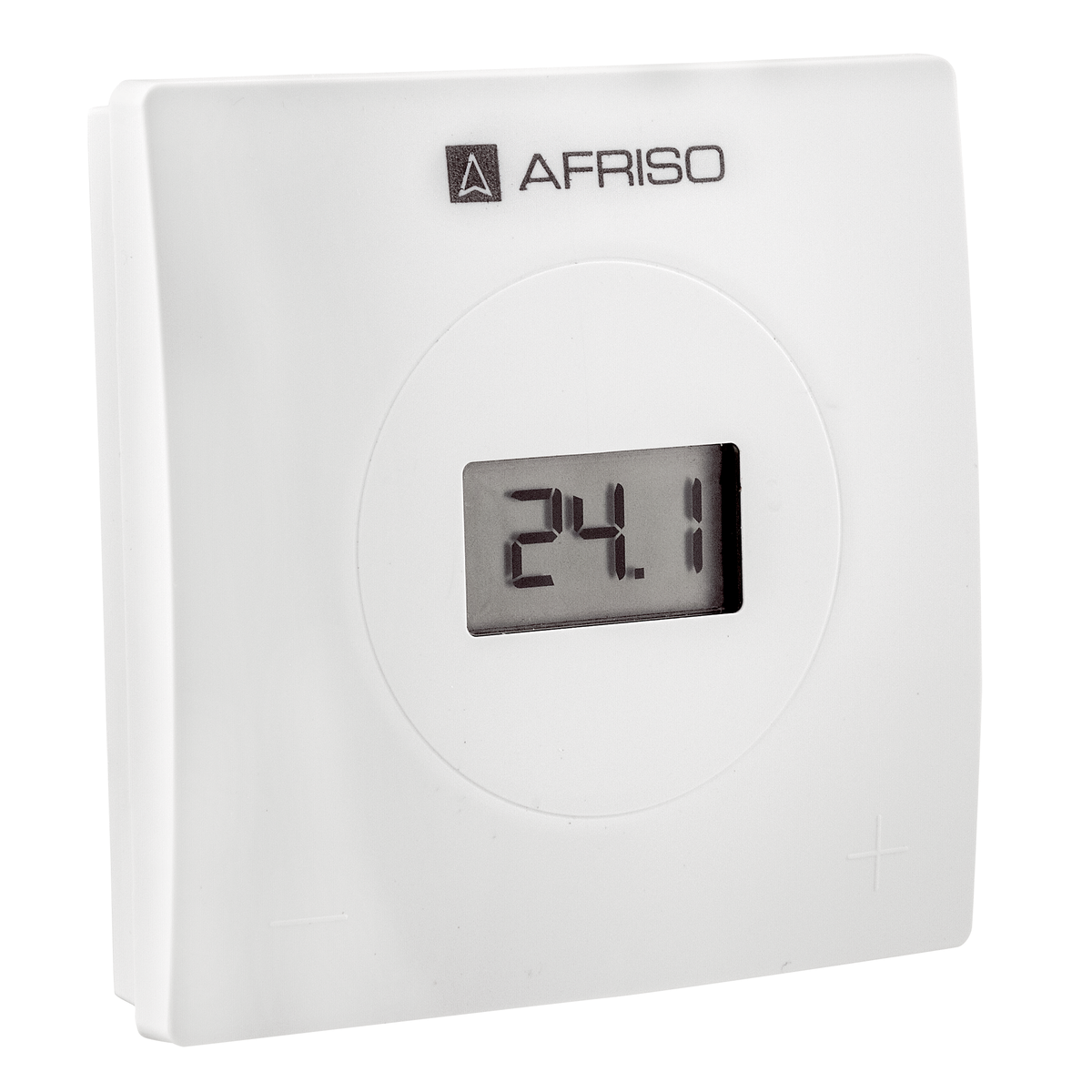

AFRISO Raumthermostat RT 01 D-BAT SAL 75460 75470

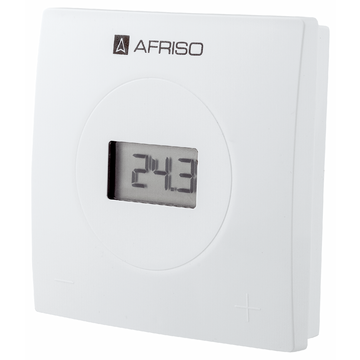

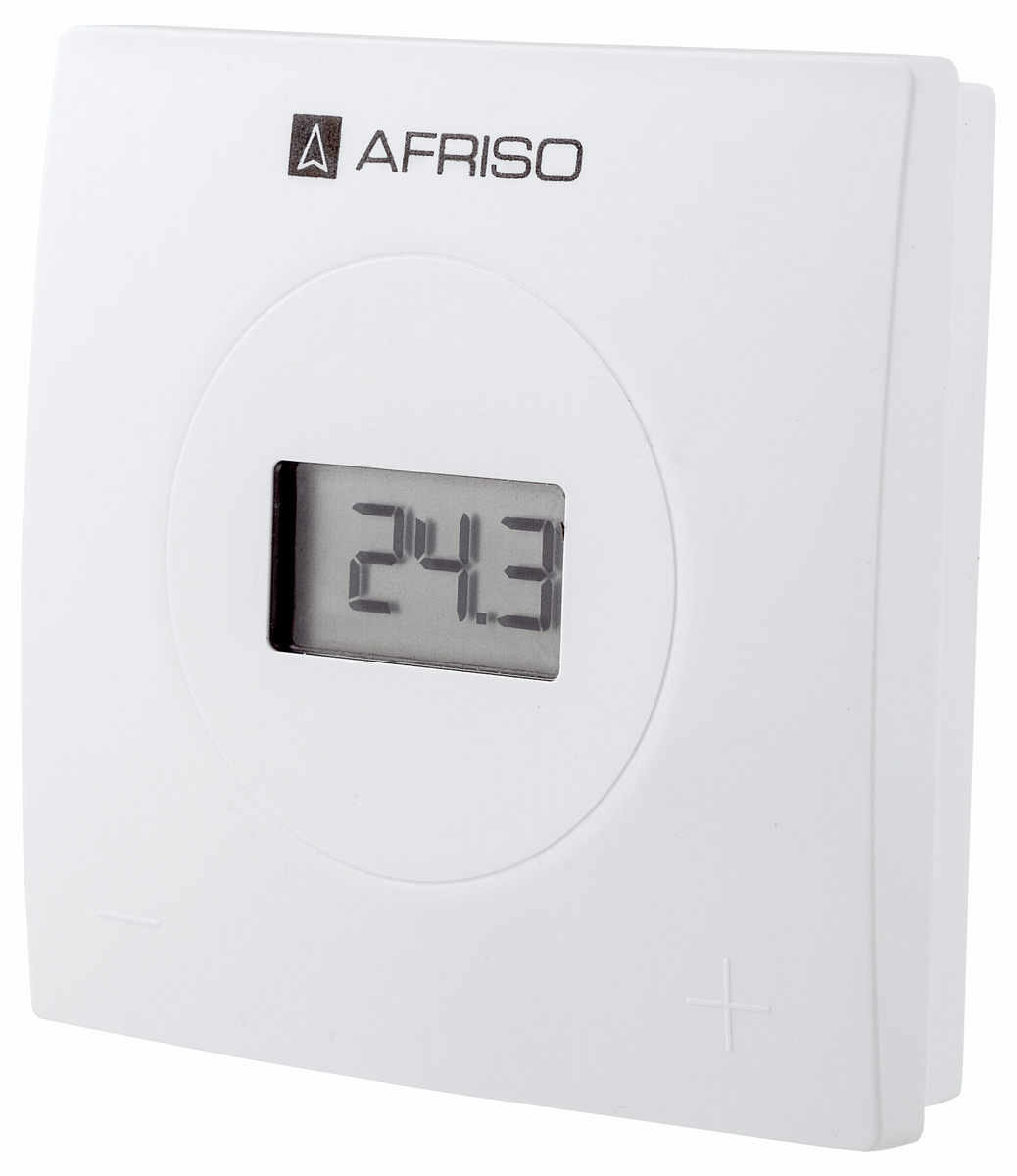

AFRISO Raumthermostat RT 01 D-BAT SAR 75460 75470

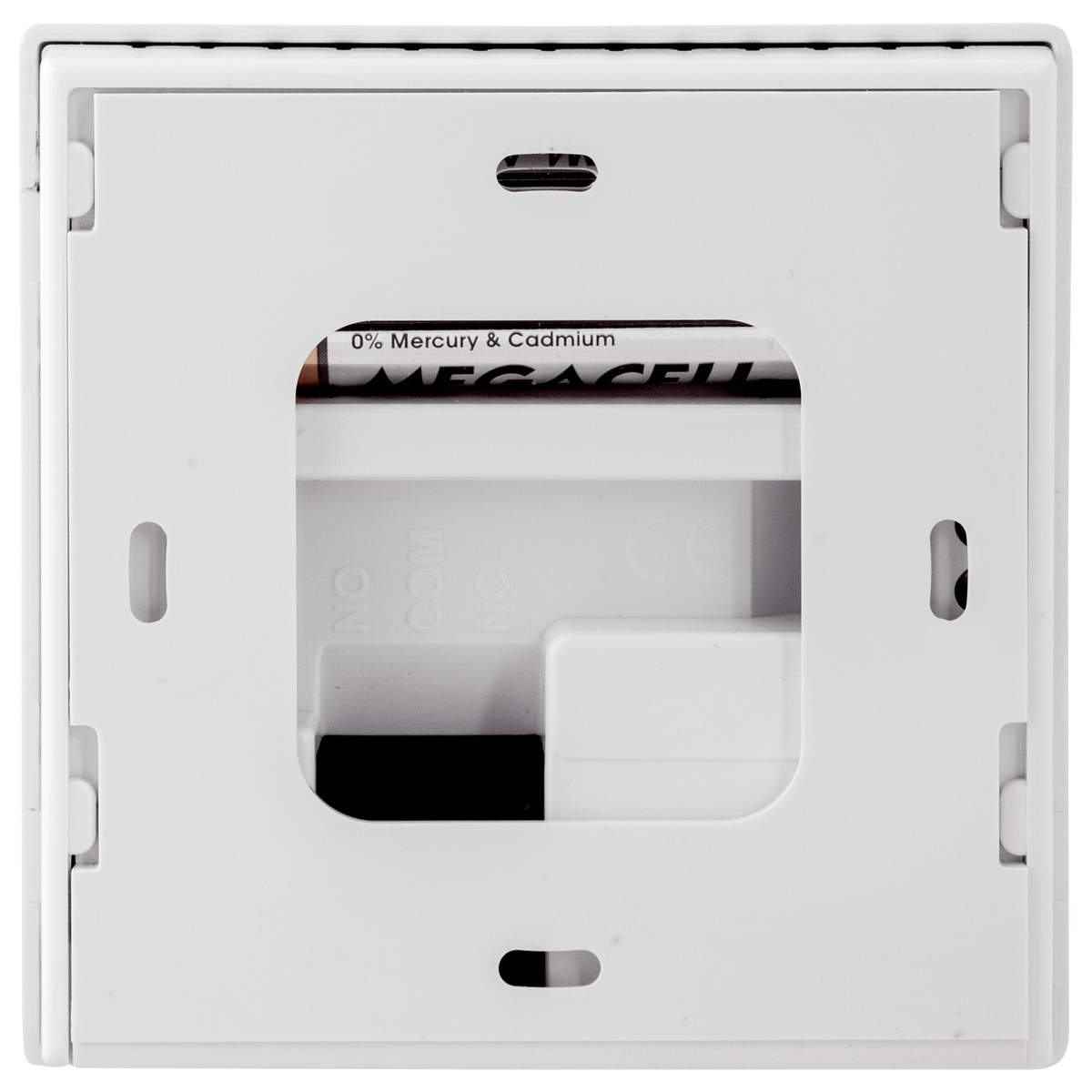

AFRISO Raumthermostat RT 01 D-BAT TEC 75460

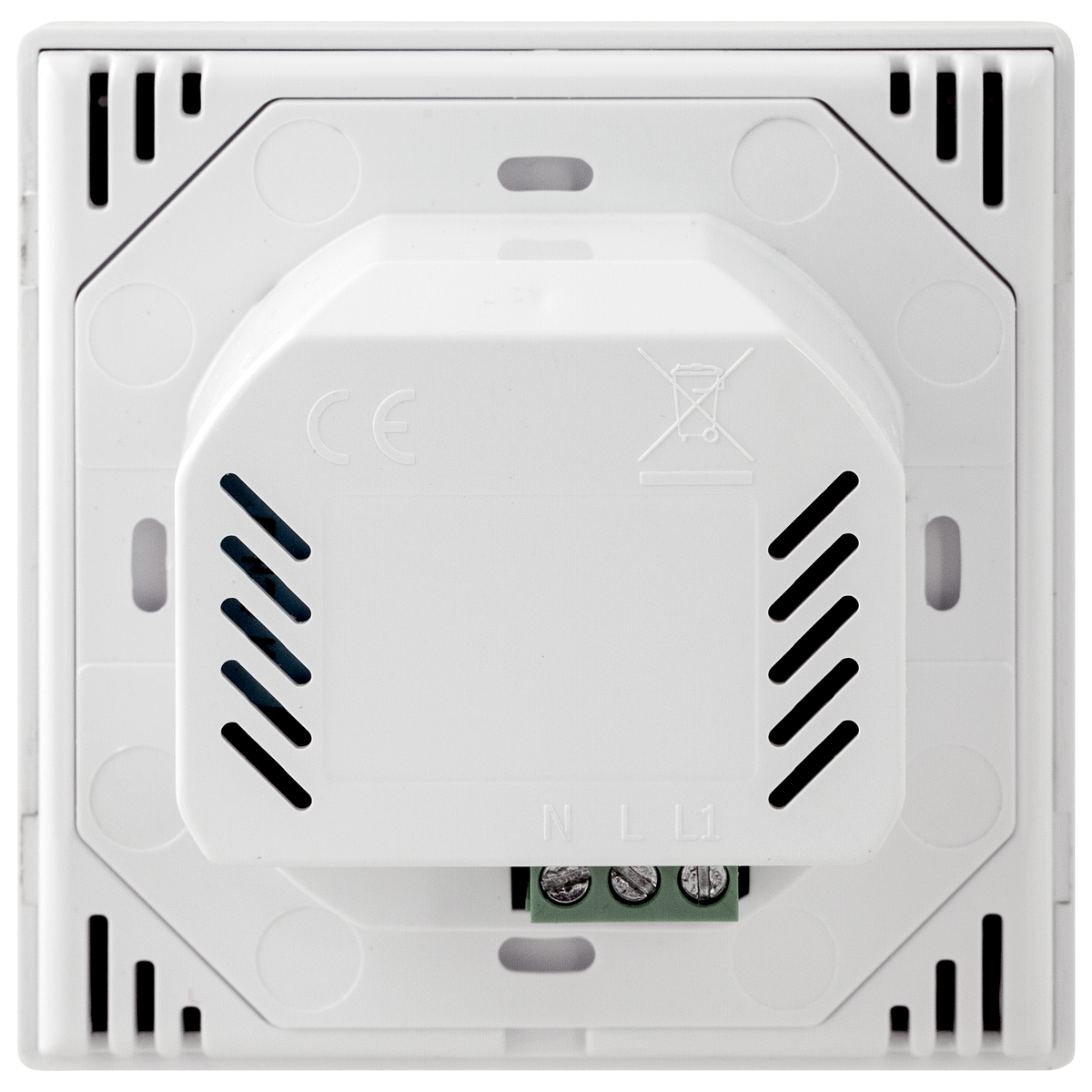

AFRISO Raumthermostat RT 01 D-230 TEC 75470

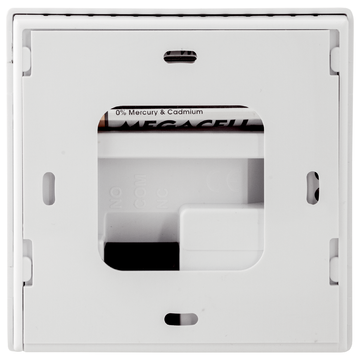

AFRISO Raumthermostat RT 01 D-BAT BEF 75460

AFRISO Raumthermostat RT 01 D-230 BEF 75470

Datenblatt Raumthermostate RT 01 für Regelklemmleiste WB 01/WB 10 D

Benefits

Kompaktes, modernes Design
Einfache Aufputzmontage oder Montage auf handelsüblichen Unterputz-Schalterdosen
Wahlweise als 230-V- oder Batterieausführung
Geeignet für Heizen und Kühlen

Anwendung

Ermittlung der Umgebungstemperatur und Sollwert-Einstellung der gewünschten Raumtemperatur. Durch manuelles Umschalten auch für Kühlen verwendbar.

Ausführungen

	Art.-Nr.	Merken
Raumthermostat RT 01 D-BAT (Batterie)	86017
Raumthermostat RT 01 D-230 (230 V)	86018

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Raumthermostate RT 01 für Regelklemmleiste WB 01/WB 10 D	Datenblatt	PDF
Raumthermostat FloorControl RT 01 D-BAT	Betriebsanleitung	PDF
Raumthermostat RT 01 D-230	Betriebsanleitung	PDF
Raumthermostat FloorControl RT 01 D-BAT	Konformitätserklärung	PDF

Beschreibung

Der Raumthermostat RT 01 ist Teil des aufeinander abgestimmten Komplettsystems FloorControl zur Einzelraum-Temperaturregelung. Jeder Raumthermostat misst die aktuelle Umgebungstemperatur und schaltet über die gewünschte Soll-Temperatur den Ausgang. Die Sollwert-Einstellung der gewünschten Raumtemperatur wird über die Bedientasten vorgenommen. Die Anzeige erfolgt über das integrierte Display. Permanent werden die Soll- und Ist-Temperatur von Räumen mit Fußbodenheizung verglichen.

Ausführungen:

RT 01 D-BAT: Ausführung mit Batterie, geeignet für Wandmontage

RT 01 D-230: 230-V-Ausführung, geeignet für die Montage auf handelsüblichen Verteilerdosen/Unterputz-Schalterdosen

Technische Daten

Temperatureinsatzbereich

Umgebung:

5/50 °C

Lagerung:

5/50 °C

Temperatureinstellbereich

5/35 °C

Genauigkeit:

± 0,5 K

Versorgungsspannung

RT 01 D-230:

AC 230 V

RT 01 D-BAT:

2 x 1,5 V AAA-Batterien

Nennleistung

RT 01 D-230:

5,396 VA

Kontaktbelastung

NC:

Max. AC 250 V, 1 A

NO:

Max. AC 250 V, 1 A

Gehäuse

Kunststoff (PC/ABS)

Farbe:

Weiß (RAL 9003)

Schutzart:

IP 20 (EN 60529)

Gewicht

RT 01 D-BAT:

84 g

RT 01 D-230:

105 g

Kompatibilität

RT 01 D-BAT:

WB 01 D-8-230,
WB 01 D-8-24

RT 01 D-230:

WB 01 D-8-230

Lieferumfang

RT 01 D-BAT mit Batterie

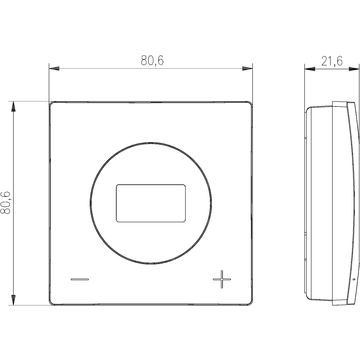

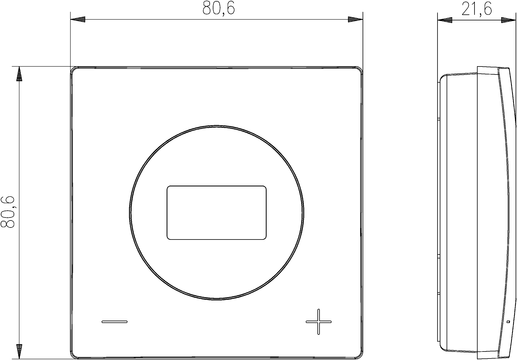

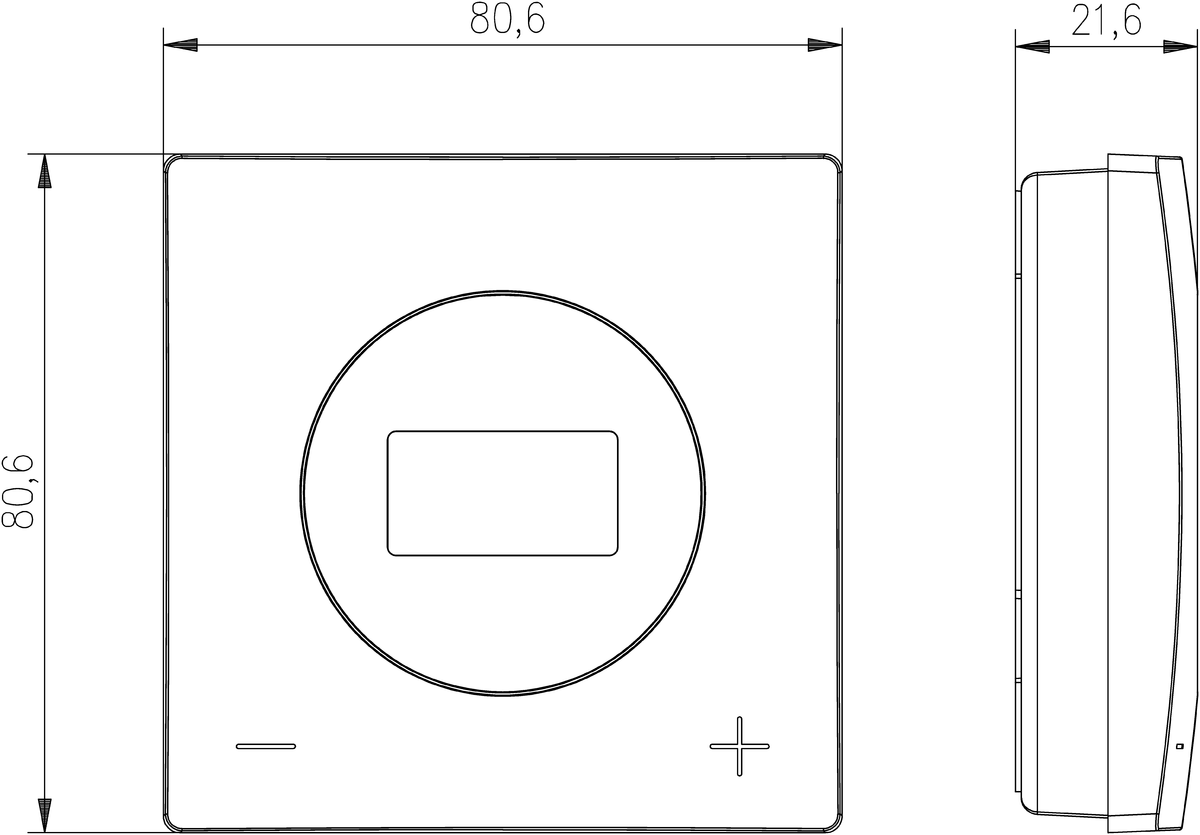

Technische Zeichnungen

Raumthermostat RT 01 D-BAT

Raumthermostat RT 01 D-230
