Edelstahl-Heizkreisverteiler ProCalida VA 1 C-DP 2
| Datenblatt Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP |
|
|
Benefits
- Dynamische Regulierventile für die konstante Regelung der Wassermenge
- Schnelle und sichere Montage durch Überwurfmutter (flachdichtend)
- Schalldämmende Kunststoff-Wandhalterung mit Schnellmontagefunktion
- 100 % auf Dichtheit und Funktion geprüft
Anwendung
Verteilersystem für Flächenheizungen und Kühlsysteme mit dynamischen Regulierventilen zum konstanten Regeln der Wassermengen. Zur Verteilung von Heizungs- und Kühlwasser nach VDI 2035 oder Wasser-Glykol-Gemischen in geschlossenen Systemen. Geeignet für 2 – 12 Heiz-/Kühlkreise.
Ausführungen
| Art.-Nr. | Merken | |
|---|---|---|
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 2 HK | 86422 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 3 HK | 86423 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 4 HK | 86424 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 5 HK | 86425 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 6 HK | 86426 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 7 HK | 86427 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 8 HK | 86428 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 9 HK | 86429 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 10 HK | 86430 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 11 HK | 86431 | |
| Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP 12 HK | 86432 |
Blaue Art.-Nr. = Lagerware
| Beschreibung | Format | Sprache | Download / Link | |
|---|---|---|---|---|
| Datenblatt Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP | Datenblatt |
|
|
|
| Heizkreisverteiler ProCalida VA 1C | Betriebsanleitung |
|
|
|
| Heizkreisverteiler ProCalida | Prospekt |
|
|
|
| Heizkreisverteiler ProCalida | Technische Daten Verteiler nach Heiz-/Kühlkreisen |
|
|
|
| Heizkreisverteiler ProCalida | Voreinstellung Wassermenge für Vario-DP |
|
|
|
| Heizkreisverteiler ProCalida VA 1C | Produktinformation |
|
|
Heizkreisverteiler aus Edelstahl mit polierter Oberfläche. Rücklauf mit dynamischem Regulierventil zum konstanten Regeln der Wassermenge je Heizkreis. Ausführung Rücklaufventile mit doppelter O-Ring-Dichtung an der Ventilachse. Der Regelbereich beträgt 20–340 l/h. Das klassische manuelle Einregeln der Ventile entfällt somit. Anschluss über Anschlusswinkel und/oder mit Kugelhahn G1 möglich. Endmodul mit Füll- und Entleerhahn G¾ Eurokonus, dieser kann auch für die manuelle Entlüftung verwendet werden. Einfache Montage mittels Kunststoff-Wandhalterung mit sehr guten Schalldämpfungseigenschaften und Schnellmontagefunktion – der Verteiler wird durch Einrasten in die Wandhalterung vorab fixiert. Passend für marktübliche Verteilerschränke. Mit ausreichend Abstand zwischen Vor- und Rücklaufbalken, zur bequemen und kollisionsfreien Montage auch bei großvolumigen Stellantrieben und Heizkreisrohren bis 20 mm. Edelstahl-Verteilersysteme von AFRISO sind zu 100 % auf Dichtheit und Funktion geprüft.
| Heizkreise | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Volumenstrom max. [m3/h]* | 0,48 | 0,72 | 0,96 | 1,2 | 1,44 | 1,68 | 1,92 | 2,16 | 2,4 | 2,64 | 2,88 |
| Kvs [m3/h] | 2,65 | 3,95 | 4,96 | 6,04 | 6,82 | 7,77 | 8,29 | 9,08 | 9,52 | 10,02 | 10,42 |
| ∆p Verteiler [mbar] | 33 | 33 | 37 | 40 | 45 | 47 | 54 | 57 | 64 | 69 | 76 |
| ∆p Rohr z. B. [mbar]** | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| ∆p gesamt [mbar] | 283 | 283 | 287 | 290 | 295 | 297 | 304 | 307 | 314 | 319 | 326 |
| Heizleistung bei 10 K max. [kW] | 5,6 | 8,4 | 11,2 | 14 | 16,7 | 19,5 | 22,3 | 25,1 | 27,9 | 30,7 | 33,5 |
| Heizleistung bei 5 K max. [kW] | 2,8 | 4,2 | 5,6 | 7 | 8,4 | 9,8 | 11,2 | 12,6 | 14 | 15,4 | 16,7 |
- Anzahl Heiz-/Kühlkreise 2 – 12
- Medium Heizungswasser und Kühlwasser nach VDI 2035
(Wasser-Glykol-Gemische mit max. 50 % Beimischung)
- Prüfdruck Max. 6 bar
- Verteilerrohr Edelstahl 304
- Hauptanschluss G1 flachdichtend, mit Überwurfmutter
Anschluss wahlweise von rechts oder links
- Anschluss Heiz-/Kühlkreislauf G¾-Außengewinde, Eurokonus
Passend für handelsübliche Klemmringverschraubungen
- Temperatureinsatzbereich
- Medium:
-
-20/+90 °C bei 3 bar,
-20/+80 °C bei 4 bar,
-20/+70 °C bei 5 bar,
-20/+60 °C bei 6 bar
- Wandhalterung Schlagfester Kunststoff mit Gummilagerung,
Erfüllt DIN 4109,
Passend für marktübliche Verteilerschränke
Balkenabstand 220 mm
- Dynamische Rücklaufventile
- Aufnahmegewinde:
- M30 x 1,5 mm
- Schließkraft:
- < 80 N
- Schließmaß:
-
12 ± 0,6 mm
(Offenstellung 15 mm) - Einstellbereich:
- 20/340 l/h
- Arbeitsbereich:
- 50/700 mbar
- Dynamischer Regelbereich:
- 150/700 mbar
- Kompatibilität Passend für elektrothermische Stellantriebe TSA-02/-03 von AFRISO oder handelsübliche Stellantriebe mit Überwurfmutter M30 x 1,5 mm
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

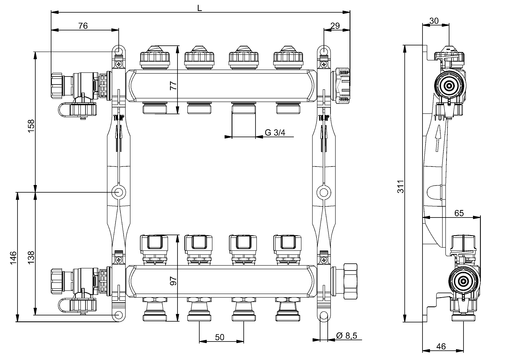

Abmessung mit 4 Heiz-/Kühlkreisen mit Endmodul
Abmessung mit 4 Heiz-/Kühlkreisen mit Endmodul
Maße (mm):
| Ausführung | 2 HK | 3 HK | 4 HK | 5 HK | 6 HK | 7 HK | 8 HK | 9 HK | 10 HK | 11 HK | 12 HK |
| Abstand Wandhalter | 130 | 180 | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 |
| Gesamtlänge L Verteiler | 236 | 286 | 336 | 386 | 436 | 486 | 536 | 586 | 636 | 686 | 736 |
