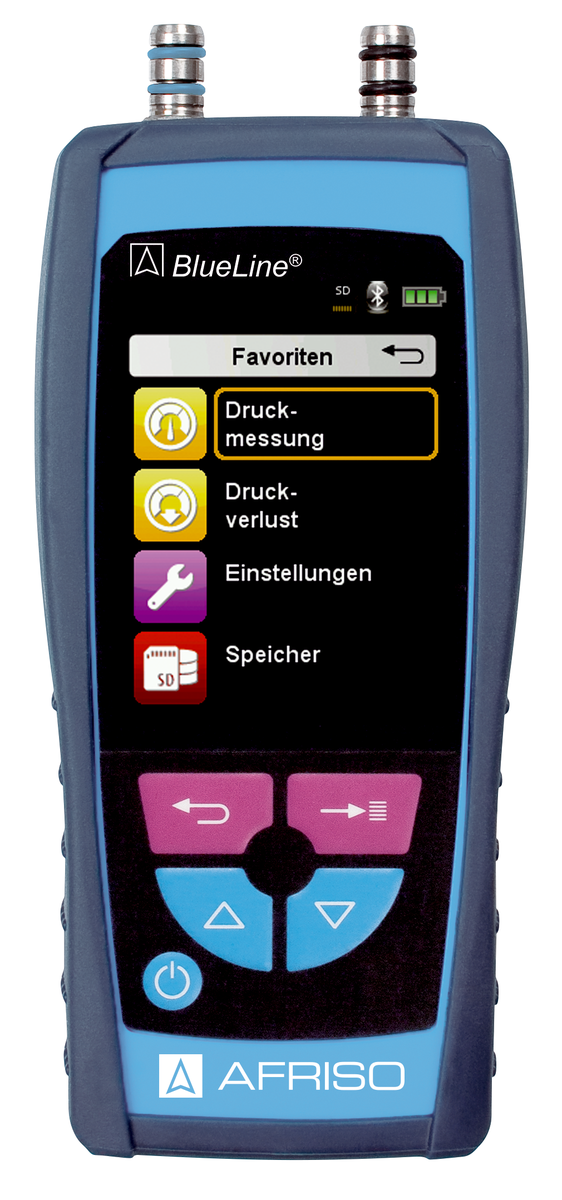

Druckmessgerät S4601 ST 0/150mbar 2xD8
Druckmessgerät S4601 ST 0/150mbar 2xD8

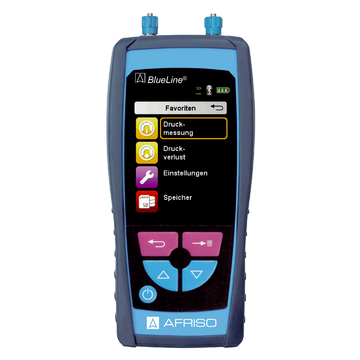

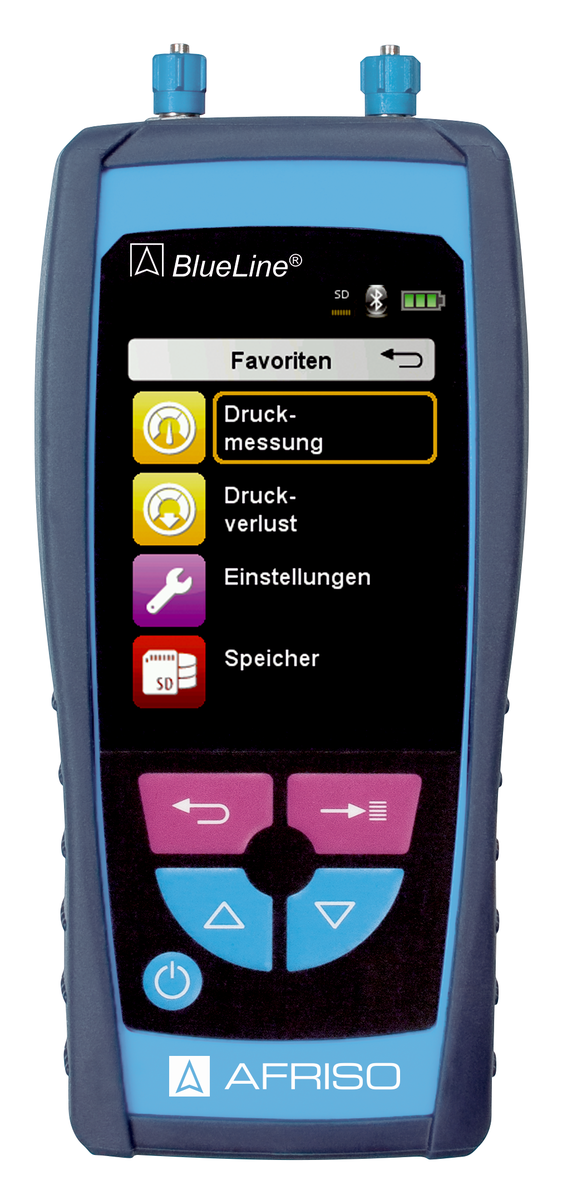

Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo
Druckmessgerät S4601 ST 0/150mbar 2xD8
Druckmessgerät S4601 ST 0/150mbar 2xD8
Druckmessgerät S4601 ST 0/150mbar 2xD8
<div class="gallery-information">
<b>Legende:</b>
<ol>
<li>Druck-/Differenzdruckmessung</li>
<li>Infrarot-Druckerschnittstelle</li>
<li>Signalgeber (Lautsprecher)</li>
<li>MicroSD-Kartenslot</li>
<li>USB-Anschluss für Netzteil/Ladegerät</li>
</ol>
</div>
| Datenblatt Druckmessgerät S4600 ST |
|
|
Benefits
- Zur Messung von Überdruck, Unterdruck und Differenzdruck
- Sechs (Differenz-) Druck-Messbereiche vom Feinstdruckmessgerät (20 mbar) bis zur Ausführung für besonders hohe Drücke (18 bar)
- Barometrischer Drucksensor und Temperaturkompensation für hochgenaue Messwerte
- Großes TFT-Farbdisplay (B x H: 45 x 60 mm) zur gleichzeitigen Visualisierung von 4 Messwerten
- Messwertanzeige in 9 unterschiedlichen Einheiten: mbar, Pa, hPa, kPa, mmWS, mmHg, inWC, psi, bar
- Vollautomatische Gerätekontrolle, manueller und automatischer Nullpunktabgleich beim Programmstart
- MicroSD-Karte zur systemunabhängigen Speicherung der Messprotokolle (HTML-Format) und für schnelle Softwareupdates
- Optionale Datenloggerfunktion zur Langzeitmessung oder Diagnose (Datenausgabe im XML-Format)
- Pitot-Messung (Luftgeschwindigkeit) für Messbereich bis 20 mbar oder 150 mbar
Anwendung
Zur Messung von Überdruck, Unterdruck und Differenzdruck. Für gasförmige, trockene, nicht aggressive Medien. Ideal für den Einsatz in der Industrie, Medizin- und Klimatechnik. Weitere typische Einsatzgebiete: Kaminzugmessung, Vordruck-, Fließdruck-, Düsendruckmessung, Druckverlust in strömenden Gasen, Filterüberprüfung, Lüftungsanlagen oder -kanäle, Produktions- und Absauganlagen, Vakuummessung (Laborbereich), Überprüfung des Anschlussdrucks (Erdgaszuleitungen), Überprüfung des Brennerdrucks, Kontrolle von Flüssigtanks (Eingangs- und Ausgangsdruck). Vor dem Messgang können Min.-/Max.-Werte eingestellt werden, bei deren Erreichen ein optischer oder akustischer Alarm erfolgt. Über die Android-App EuroSoft connect können Messergebnisse mittels QR-Code an Smartphones/Tablets übertragen und grafisch dargestellt werden. Somit ist auch ein Messprotokoll-Versand per E-Mail möglich.
Ausführungen
| Messbereich | Art.-Nr. | Merken | |
|---|---|---|---|
| Druckmessgerät S4601 ST 150 mbar | -150/+150 mbar | P00084 | |
| Druckmessgerät S4602 ST 20 mbar | -20/+20 mbar | P00085 | |
| Druckmessgerät S4610 ST 1.000 mbar | -1.000/+1.000 mbar | P00086 | |
| Druckmessgerät S4680 ST 8.000 mbar | -1.000/+8.000 mbar | P00089 | |
| Druckmessgerät S4680 ST-F 8.000 mbar, mit Festo-Anschluss ⌀ 3 mm | -1.000/+8.000 mbar | P00090 | |
| Druckmessgerät S4699 ST-F 18.000 mbar, mit Festo-Anschluss ⌀ 3 mm | -1.000/+18.000 mbar | P00091 |
Blaue Art.-Nr. = Lagerware
| Beschreibung | Format | Sprache | Download / Link | |
|---|---|---|---|---|
| Datenblatt Druckmessgerät S4600 ST | Datenblatt |
|
|
|
| Druckmessgerät S4600 ST / Dichtprüfkoffer DPK 60-6 ST | Betriebsanleitung |
|
|
|
| Firmware-Update (CAPBs-fähig) S4600 ST - Installationsanleitung | Tragbare Messgeräte |
|
|
|
| Firmware-Update (CAPBs-fähig) S4600 ST - V4 0101 | Tragbare Messgeräte | BIN |
|
|
| Prüfreport Lithiumbatterien Komplettpaket Abgasanalyse BLUELYZER ST Basis Set | Prüfreport Lithiumbatterien |
|
| Gerätemodell | S4601 ST | S4602 ST | S4610 ST | S4680 ST | S4680 ST-F | S4699 ST-F |
| Messbereich | -150/+150 mbar | -20/+20 mbar | -1.000/+1.000 mbar | -1.000/+8.000 mbar | -1.000/+8.000 mbar | -1.000/+18.000 mbar |
| max. Überdruck | 1,35 bar | 0,25 bar | 3,5 bar | 16 bar | 16 bar | 28 bar |
| Auflösung | 0,01 mbar | 0,001 mbar | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| (< 99,99 mbar) | (< 999,9 mbar) | (< 999,9 mbar) | (< 999,9 mbar) | |||
| 0,1 mbar | 1 mbar | 1 mbar | 1 mbar | |||
| (> 100 mbar) | (> 1.000 mbar) | (> 1.000 mbar) | (> 1.000 mbar) | |||
| Genauigkeit | ± 0,03 mbar | ± 0,003 mbar | ± 0,3 mbar | ± 1,2 mbar | ± 1,2 mbar | 3 mbar |
| (< 6 mbar) | (< 0,6 mbar) | (< 60 mbar) | (< 240 mbar) | (< 240 mbar) | (< 600 mbar) | |
| ± 0,5 % v. Mw. | ± 0,5 % v. Mw. | ± 0,5 % v. Mw. | ± 0,5 % v. Mw. | ± 0,5 % v. Mw. | ± 0,5 % v. Mw. | |
| ± 1 Digit | ± 1 Digit | ± 1 Digit | ± 1 Digit | ± 1 Digit | ± 1 Digit | |
| (> 6 mbar) | (> 0,6 mbar) | (> 60 mbar) | (> 240 mbar) | (> 240 mbar) | (> 600 mbar) | |
| Pitot | 2/50 m/s | 0,5/50 m/s | ||||
| Auflösung | 0,1 m/s | 0,1 m/s | ||||
| Genauigkeit | 0,8 m/s | 0,3 m/s | ||||
| Schlauchanschluss | ∅ 8 mm | ∅ 8 mm | ∅ 8 mm | ∅ 8 mm | ∅ 3 mm (Festo) | ∅ 3 mm (Festo) |
- Temperatureinsatzbereich
- Umgebung:
- 0/40 °C
- Lagerung:
- -20/+50 °C
- Betriebszeit (Eco-Modus) Max. 38 Stunden
- Gewicht Ca. 220 g
- Maße
- B x H x T:
- 66 x 143 x 37 mm
- Schutzart IP 40 (EN 60529)
- Display
- TFT-Farbdisplay 2,8 "
- B x H:
- 45 x 60 mm
- Versorgungsspannung Lithium-Ionen-Akku (3,6 V/1.800 mAh)
Netzteil (Mini-USB)
Akku- oder Netzbetrieb
- Datenspeicherung MicroSD-Karte, max. 16 GB
- Schnittstellen Infrarot,
Bluetooth<sup>®</sup>,
QR-Code-Generator,
MicroSD-Kartenslot
- Zulassungen EN 50379-2
- Messgerät
- Kalibrierprotokoll
- Netzteil
- Ladekabel USB-A auf Mini-USB
- MicroSD-Karte
- Geräteschutzhülle mit Magnet
