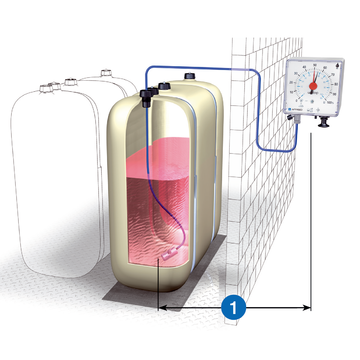

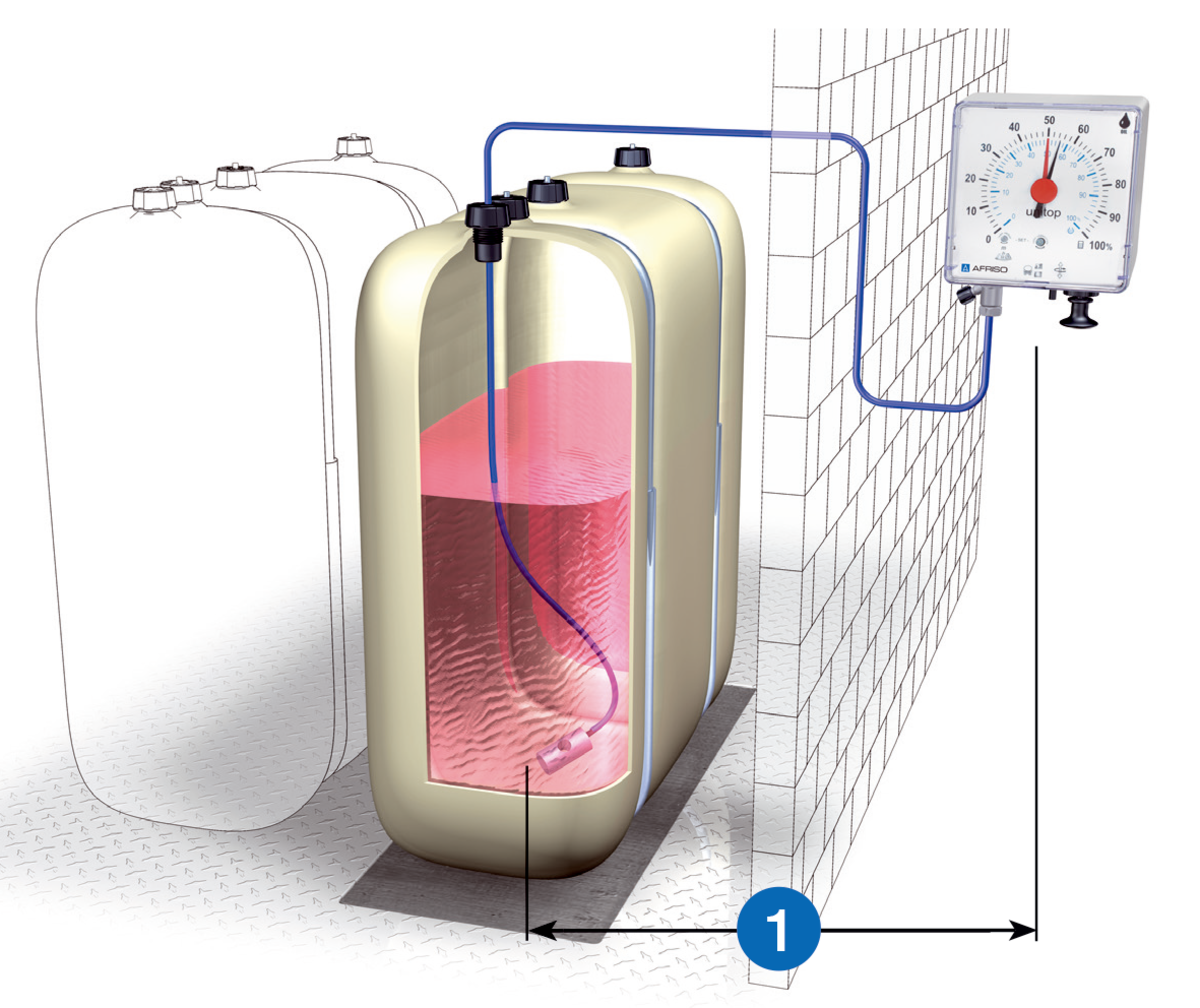

AFRISO Füllstandmessgerät Unitel Tankhöhe 900 - 3000mm ANW 72930 72950

Datenblatt pneumatisches Füllstandmessgerät Unitel

Benefits

Kein Stromanschluss nötig
Stellzeiger für einfache Verbrauchskontrolle
Nullpunktkorrektur möglich
Zur Fernmessung bis max. 50 m
Druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten
Green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden
Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME

Anwendung

Zur Füllstandmessung in Behältern mit Heizöl EL (DIN 51603-1), Dieselkraftstoff (EN 590), Regenwasser, flüssigen Brennstoffen nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME (EN 14214). Somit eignet sich dieses Produkt optimal für alle ökologisch aufgewerteten Heizölverbraucheranlagen, welche als Beimischung oder zu 100 % die neuen paraffinischen Brennstoffen HVO oder GTL verwenden. Auch für den Einsatz in Überschwemmungs- und Risikogebieten.

Für Tankhöhen von 900 bis 3.000 mm (versionsabhängig).

Ausführungen

	Art.-Nr.	Merken
Füllstandmessgerät Unitel 3000	72500
Füllstandmessgerät Unitel für Wassertanks	72511

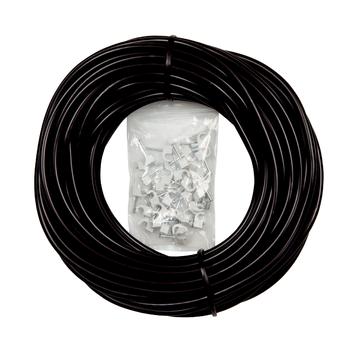

PVC-Schlauch ⌀ 4 x 1 mm, 20 m inklusive Montagezubehör	20696
Schlauchverbinder GS4 4 x 4 mm Kst natur	43945

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt pneumatisches Füllstandmessgerät Unitel	Datenblatt	PDF
Füllstandmessgerät Unitel	Betriebsanleitung	PDF
Beständigkeit Ölkomponenten	Ausrüstung für Heizöllagerbehälter und ölführende Leitungen	PDF

Beschreibung

Universelles, pneumatisches Füllstandmessgerät mit Kapselfedermesswerk. Tankhöhe stufenlos einstellbar. Messgenauigkeit ±3 % vom Skalenendwert. Beim Einsatz von paraffinischen Brennstoffen oder Mischungen kann die Messgenauigkeit aufgrund der geringeren Dichte abweichen. Eine Doppelskala erleichtert die Inhaltskontrolle für Rechteck- (= lineare Tanks) und Zylindertanks. Die Anzeige ist in % Volumen (Unitel) bzw. % Füllhöhe (Unitel für Wasser). Gehäuse aus schlagfestem Kunststoff, für Wandmontage. Mit Nullpunktkorrektur und integrierter Überdrucksicherung. Stellzeiger für einfache Verbrauchskontrolle. Anschluss für Rohr oder Schlauch (6 mm Außendurchmesser universell) für die dichte Montage der Messleitung (z.B. Pneumofix). Druckwasserdicht bis 10 m Wassersäule.

Technische Daten

Medium

Heizöl EL (DIN 51603-1)
Dieselkraftstoff (EN 590)
Flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8
Bioheizöl/Biodiesel mit bis zu 100 % FAME (EN 14214)
HVO/GTL mit bis zu 100 %
Wasser

Messbereich (Tankhöhe)

Heizöl:

0/3.000 mm

Wasser:

0/2.500 mm

Messgenauigkeit

± 3 % vom Skalenendwert

Temperatureinsatzbereich

Umgebung:

-5/+55 °C

Lagerung:

-5/+55 °C

Skala (Anzeigewerte)

Unitel:

Doppelskala 0/100 % Volumen
außen für Rechtecktanks, innen für zylindrische Tanks

Unitel für Wassertanks:

0/100 % Füllhöhe

Gehäuse

Wandaufbaugehäuse aus schlagfestem Kunststoff mit integrierter Handpumpe

B x H x T:

145 x 135 x 65 mm

Gewicht:

0,4 kg

Lieferumfang

Füllstandmessgerät
Anschluss-Set mit Schrauben
